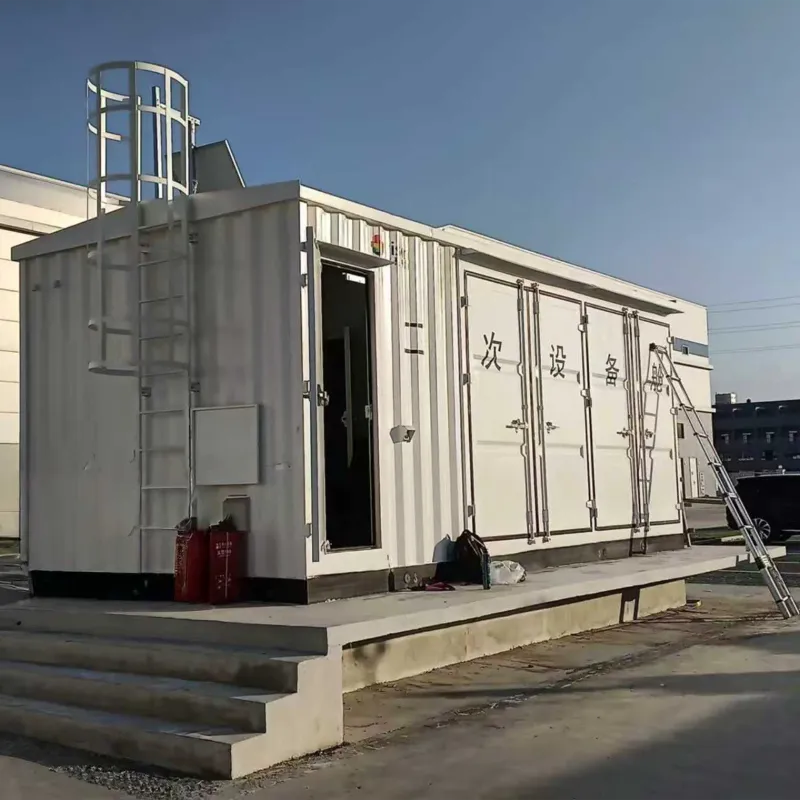

ما المعدات التي تُركَّب عادةً داخل الكابينات الجاهزة؟

عندما يخطط المهندسون ومدراء المشاريع لمحطات التحويل الكهربائية، أو غرف التحكم الصناعية، أو نقاط توزيع الطاقة النائية، فإن أحد أول القرارات التي يواجهونها هو ما الذي سيُركَّب داخل الغلاف نفسه. الخيام المسبقة الصنع أصبحت حلاً قياسيًّا في شركات توزيع الطاقة، ومشاريع الطاقة المتجددة، والصناعات الثقيلة بالضبط لأنها تصل إلى الموقع على هيئة وحدات متكاملة تمامًا — وتضم مجموعةً مُختارةً بعناية من الأنظمة الكهربائية والميكانيكية التي كانت تتطلب عادةً شهورًا من التركيب الميداني. ويساعد فهم نوع المعدات التي توجد عادةً داخل هذه الهياكل فرق المشتريات، والمهندسين الميدانيين، ومخططي المرافق على اتخاذ قرارات أفضل بشأن المواصفات، والتخطيط المعماري، والصيانة طويلة الأمد.

تتفاوت تكوينات المعدات الداخلية للكبينات الجاهزة حسب نوع الاستخدام — سواء كانت الوحدة تُستخدم كمحطة فرعية مدمجة، أو كغطاء لوحدة التوزيع الحلقيّة، أو كغلاف لتخزين طاقة البطاريات، أو كمأوى للتشغيل الآلي الصناعي. ومع ذلك، تظهر فئات معينة من المعدات بشكلٍ ثابت في معظم عمليات النشر. ويستعرض هذا المقال هذه الأنواع الأساسية من المعدات، ويوضّح الأدوار الوظيفية لها، ويسلّط الضوء على منطق التكامل الذي يجعل الكبينات الجاهزة نموذج توصيلٍ فعّالًا جدًّا للبنية التحتية الكهربائية المعقدة.

المعدات الرئيسية للقاطعات وتوزيع الطاقة

قاطعات الجهد العالي والجهد المتوسط

إن أبرز قطعة معدات داخل معظم الكبينات الجاهزة هي وحدة أجهزة التبديل. وفي تطبيقات الجهد المتوسط — التي تتراوح عادةً بين ٦ كيلوفولت و٤٠,٥ كيلوفولت — فإن ذلك يعني لوحات أجهزة التبديل المعزَّلة بالغاز (GIS) أو لوحات أجهزة التبديل المعزَّلة بالهواء (AIS)، والتي تُنظِّم تدفق الطاقة الكهربائية إلى الكبينة ومنها. وتضم هذه اللوحات القواطع الكهربائية ومفاتيح العزل ومفاتيح التأريض ومحولات التيار، وكلُّها مدمجة في هيكل معدني مغلق ومدمج.

وتُستخدم تقنية أجهزة التبديل المعزَّلة بالغاز (GIS) بشكل خاص في الكبينات الجاهزة، لأن تصميمها المغلق المملوء بالغاز يلغي الحاجة إلى فراغات هوائية كبيرة، ما يسمح بتوفير وحدة أجهزة التبديل بأكملها ضمن مساحة أصغر بكثير. وهذه إحدى الأسباب الرئيسية التي تجعل من الممكن تصنيع الكبينات الجاهزة في بيئة مصنعية خاضعة للرقابة، ثم شحنها على هيئة وحدة جاهزة للتشغيل. كما يتم توصيل أجهزة التبديل مسبقًا، واختبارها مسبقًا، وتوحيدها مع أبعاد الهيكل الخاص بالكبينة قبل أن تغادر المرفق الإنتاجي نهائيًّا.

للتوزيع المنخفض الجهد، غالبًا ما تتضمن الكابينات الجاهزة لوحات توزيع منخفضة الجهد أو مراكز تحكم المحركات (MCCs) التي تُدار بها دوائر التغذية الخارجة إلى الأحمال مثل الإضاءة وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC) والأنظمة المساعدة والأجهزة القياسية. وعادةً ما تُثبَّت هذه اللوحات على ألواح جدارية مخصصة أو في خلايا منفصلة داخل تخطيط الكابينة، مما يحافظ على فصل واضح بين مناطق الجهد العالي ومناطق الجهد المنخفض لأغراض السلامة وسهولة الصيانة.

محولات الطاقة ومحولات النوع الجاف

صُمِّمت العديد من الكابينات الجاهزة لتكون محطات فرعية مدمجة كاملة، أي أنها تتضمن محولًا كهربائيًّا مدمجًا مباشرةً داخل الغلاف أو في خلية مجاورة. وتعتبر محولات النوع الجاف الخيار المفضل لتركيبات الكابينات الداخلية لأنها تلغي خطر نشوب الحرائق المرتبط بالوحدات المملوءة بالزيت ولا تتطلب بنية تحتية لاحتواء الزيت. كما أن صيانتها أسهل في المساحات المحدودة.

يقوم المحول بتخفيض الجهد من مصدر التغذية متوسط الجهد الداخل إلى مستوى الجهد المنخفض المطلوب من قبل المعدات اللاحقة ومستخدمي النهاية. وفي كابينة جاهزة مُصمَّمة جيدًا، يوضع المحول في موضعٍ يسمح بالتبريد الطبيعي أو الإجباري، مع تضمين فتحات تهوية أو مراوح في جدران الكابينة لإدارة تبديد الحرارة. وتوفِّر أجهزة الاستشعار الحرارية المتصلة بنظام مراقبة الكابينة بيانات درجة الحرارة في الوقت الفعلي، ويمكنها تفعيل إنذارات أو خفض الأحمال تلقائيًّا إذا تجاوزت درجات الحرارة الحدود الآمنة.

أنظمة الحماية والقياس والتحكم

لوحات الحماية بالريلاي والأتمتة

تُعَدُّ ريليهات الحماية مكونات أساسية داخل الكبائن الجاهزة المستخدمة في توزيع الطاقة. وهذه الأجهزة الإلكترونية الذكية تراقب باستمرار المعايير الكهربائية — مثل التيار والجهد والتردد وعامل القدرة — وتُصدِر أوامر فصل إلى قواطع الدائرة عند اكتشاف حالات العطل. وتجمع الريليهات الرقمية الحديثة بين وظائف حماية متعددة في وحدة واحدة، ومنها حماية التيار الزائد وكشف عطل الأرض والحماية التفاضلية والحماية بالمسافة، وذلك حسب طبيعة التطبيق.

في الكبائن الجاهزة الأكثر تقدمًا، يتم دمج ريليهات الحماية في وحدة تحكم للخليّة (BCU) التي تتولى أيضًا مهام الأتمتة المحلية مثل الربط التبادلي (Interlocking)، وتسلسل عمليات التشغيل والإطفاء، وتسجيل الأحداث. ويؤدي هذا المستوى من التكامل إلى تقليل تعقيد الأسلاك ويجعل تركيب الكبينة في الموقع أسهل. وعادةً ما تتواصل وحدة التحكم في الخليّة (BCU) مع نظام التحكم والإشراف عن بُعد (SCADA) عبر بروتوكولات IEC 61850 أو DNP3، مما يمكن المشغلين من مراقبة الكبينة والتحكم فيها من غرفة التحكم المركزية.

قد تتضمن لوحات الأتمتة داخل الكبائن الجاهزة وحدات تحكم منطقية قابلة للبرمجة (PLCs) للتطبيقات التي تتطلب منطق تحكم مخصص، مثل دمج مصادر الطاقة المتجددة، وإدارة أنظمة البطاريات، أو محطات التحويل الخاصة بالصناعات العملية. وتتم برمجة وحدة التحكم المنطقية القابلة للبرمجة (PLC) مسبقًا في المصنع واختبارها مع النظام الكامل قبل الشحن، مما يقلل بشكل كبير من الوقت المطلوب لتركيبها وتشغيلها في الموقع.

أجهزة القياس وقياس الإيرادات

يُعد القياس الدقيق شرطًا تنظيميًّا وتجاريًّا في معظم تطبيقات توزيع الطاقة. وعادةً ما تتضمَّن المقصورات الجاهزة لوحات قياس مخصَّصة تحتوي على عدادات طاقة من الدرجة المُعتمدة للإيرادات، ومحوِّلات التيار (CTs)، ومحوِّلات الجهد (VTs) التي توفر إشارات القياس. وتُسجِّل هذه العدادات الطاقة الفعَّالة والطاقة التفاعلية والطلب الأقصى ومعايير جودة الطاقة، كما تكون مزوَّدة عادةً بمنافذ اتصال لاسترجاع البيانات عن بُعد.

وفي التطبيقات المتصلة بالشبكة الكهربائية، يجب أن يتوافق معدات القياس داخل المقصورات الجاهزة مع المعايير الوطنية أو الإقليمية الخاصة بدقة القياس ومقاومة التلاعب. ويضمن التكامل المصنعي أن تكون نسب محوِّلات التيار والجهد مُطابَقةً بدقة لمدى الإدخال الخاص بالعداد، وأن تتم مراجعة جميع الأسلاك قبل مغادرة المقصورة لموقع الإنتاج. وهذا يلغي مصدرًا شائعًا للأخطاء في القياس قد تحدث عند تركيب المعدات وتوصيلها بشكل منفصل في الموقع.

أنظمة الطاقة المساعدة، وأنظمة التغذية غير المنقطعة (UPS)، وأنظمة البطاريات

مصدر طاقة تيار مستمر وأنظمة الطاقة غير المنقطعة

يُعَدُّ مصدر الطاقة التكميلية الموثوق به أمرًا بالغ الأهمية لأنظمة الحماية والتحكم داخل الكابينات الجاهزة. ويوفِّر نظام تزويد الطاقة بتيار مستمر مخصَّص — والذي يعمل عادةً عند جهد ١١٠ فولت تيار مستمر أو ٢٢٠ فولت تيار مستمر — طاقة احتياطية للريلايات وملفات فك التوصيل للمقاطعات الكهربائية ومعدات الاتصال والإضاءة الطارئة. ويتكون هذا النظام من شاحن بطاريات، وبنك بطاريات، ولوحة توزيع تيار مستمر، وكلها مُركَّبة داخل الكابينة.

ويُصمَّم حجم بنك البطاريات بحيث يضمن استمرار أداء وظائف الحماية والتحكم بكامل كفاءتها لمدة محددة — تتراوح عادةً بين ساعتين وثماني ساعات — في حالة انقطاع إمداد التيار المتناوب. وتُعتبر بطاريات الرصاص-الحامض الخاضعة للتنظيم بالصمام (VRLA) الخيار الأكثر شيوعًا نظرًا لعدم حاجتها إلى صيانة وصغر حجمها النسبي، رغم أن أنظمة بطاريات الليثيوم-أيون تُستخدم بشكل متزايد في الكابينات الجاهزة الحديثة حيث تكون قيود المساحة والوزن أكثر تشددًا.

لتطبيقات تتطلب توفر طاقة تيار متردد مستمرة بشكل حاسم، قد تتضمن المقصورات الجاهزة وحدة طاقة غير منقطعة (UPS) تحمي المعدات الإلكترونية الحساسة من انقطاع التيار الكهربائي، وانخفاض الجهد، والاضطرابات التوافقيّة. وتُركَّب وحدة الطاقة غير المنقطعة عادةً في رفٍّ أو لوحة مخصصة داخل المقصورة، وتتصل بكلٍّ من نظام البطاريات التيار المستمر ولوحة توزيع التيار المتردد.

معدات التأريض وحماية الاندفاعات الكهربائية

التأريض الفعّال ليس خيارًا في المقصورات الجاهزة — بل هو شرط أساسي للسلامة والأداء. ويقوم نظام التأريض الداخلي للمقصورة بتوصيل جميع الأغلفة المعدنية، وأطر المعدات، وصواني الكابلات، ومحزوزات أجهزة التحكم الكهربائية إلى شريط أرضي مشترك، الذي يرتبط بدوره بالشبكة الخارجية للتأريض في موقع التركيب. وتمنع هذه الربط المتساوي للجهد حدوث جهود لمس خطرة أثناء حالات العطل، وتضمن تشغيل أجهزة التحكم الواقية بشكل صحيح.

تُركَّب أجهزة حماية من التقلبات (SPDs) عند طرفي التغذية الداخلة وفي واجهات الاتصال بين الأنظمة الداخلية للكابينة والكابلات الخارجية الخاصة بالاتصالات أو الإشارات. وتقوم هذه الأجهزة بتثبيت فجوات الجهد العابرة الناتجة عن صواعق البرق أو عمليات التشغيل والإطفاء، مما يحمي الإلكترونيات الحساسة من التلف. وفي الكابينات الجاهزة المُنصَّبة في مواقع خارجية مكشوفة — مثل محطات التحويل الخاصة بمزارع طاقة الرياح أو مواقع التعدين النائية — تُعَدُّ حماية التقلبات اعتبارًا تصميميًّا بالغ الأهمية.

أنظمة التحكم البيئي والسلامة

معدات تكييف الهواء والتهوية

يُعدُّ الحفاظ على درجة الحرارة والرطوبة الداخليتين المناسبتين أمرًا ضروريًّا لتشغيل المعدات الكهربائية داخل الكابينات الجاهزة بشكلٍ موثوق. وتزود معظم الكابينات بنظام تكييف هواء يتضمَّن وحدات تكييف، ومراوح تهوية، وعناصر تسخين، يتم اختيارها وتحديد أحجامها استنادًا إلى الحمل الحراري الناتج عن المعدات المركَّبة وظروف المناخ المحيط في موقع التركيب.

يتم التحكم عادةً في نظام التدفئة والتهوية وتكييف الهواء (HVAC) في الكبائن الجاهزة بواسطة منظم حرارة مخصص أو عبر نظام إدارة المباني (BMS) الخاص بالكابينة، الذي يراقب أجهزة استشعار درجة الحرارة والرطوبة الموزَّعة في جميع أنحاء الجزء الداخلي. ويضمن منطق التحكم الآلي تفعيل وظيفة التبريد عند ارتفاع درجات الحرارة الداخلية فوق نقطة الضبط المحددة، كما يضمن تفعيل وظيفة التسخين لمنع التكثُّف أثناء الطقس البارد. ويؤدي التحكم الملائم في الظروف البيئية إلى إطالة عمر معدات التبديل والمحولات والمكونات الإلكترونية بشكلٍ كبير.

كما يجب أن يراعي تصميم التهوية في الكبائن الجاهزة الحرارة الناتجة عن المحولات الجافة والإلكترونيات القدرة. وتمنع التهوية الإ принية مع فتحات دخول هواء مفلترة دخول الغبار مع الحفاظ على تدفق هواء كافٍ. وفي البيئات الغبارية أو المسببة للتآكل — مثل محطات التحويل الصحراوية أو المنشآت الساحلية — تُطبَّق مرشحات محسَّنة وغلاف مغلق محكم للمعدات الحساسة كممارسة قياسية.

أنظمة كشف الحرائق وإخمادها

تُعد سلامة الحماية من الحرائق اعتبارًا إلزاميًّا في تصميم المقصورات الجاهزة، لا سيما تلك التي تستوعب المحولات أو حزم البطاريات أو الإلكترونيات الكهربائية. ويتم تركيب كواشف الدخان وكواشف الحرارة في جميع أجزاء الجزء الداخلي من المقصورة، وتوصيلها ولوحة إنذار يمكنها تفعيل إنذارات صوتية محلية وإرسال تنبيهات عن بُعد إلى مركز مراقبة. ويكتسي الاكتشاف المبكر أهمية بالغة لأن الحرائق الكهربائية قد تتفاقم بسرعة كبيرة في المساحات المغلقة.

وفي التطبيقات ذات المخاطر الأعلى، قد تُزوَّد المقصورات الجاهزة بأنظمة أوتوماتيكية لإخماد الحرائق باستخدام غازات عاملة نظيفة مثل FM-200 أو Novec 1230. وتطلق هذه الأنظمة الغاز المثبِّط في جميع أجزاء الجزء الداخلي من المقصورة خلال ثوانٍ معدودة بعد اكتشاف الحريق، ما يؤدي إلى إخماده دون إلحاق الضرر بالمعدات الكهربائية أو ترك أي بقايا قد تُعقِّد عمليات الاستعادة بعد الحادث. ويتصل نظام الإخماد ولوحة التحكم الخاصة بالمقصورة، ويمكن تهيئته لفصل التغذية الكهربائية عن المعدات تلقائيًّا قبل إطلاق الغاز المثبِّط.

وتُركَّب أنظمة التحكم في الدخول وكشف التسلل أيضًا بشكل شائع في الكابينات الجاهزة المُنصَّبة في المواقع غير المأهولة أو النائية. وتوفِّر أقفال الأبواب الإلكترونية وأجهزة استشعار الحركة وكاميرات الدوائر التلفزيونية المغلقة الأمن المادي وتُفعِّل تنبيهات عند محاولة الوصول غير المصرح به. وترتبط هذه الأنظمة بالبنية التحتية للاتصال الخاصة بالكابينة، ما يسمح بتسجيل أحداث الأمن وإرسالها إلى منصة رصد عن بُعد.

البنية التحتية للاتصال والرصد عن بُعد

لوحات الاتصال ومعدات الشبكة

صُمِّمت الكابينات الجاهزة الحديثة لتتم مراقبتها والتحكم فيها عن بُعد، وهو ما يتطلب بنيةً تحتيةً قويةً للاتصال مُركَّبة داخل الكابينة. وتشمل هذه البنية عادةً محول إيثرنت صناعي، ولوحات توصيل الألياف البصرية، ومحوِّلات الاتصال التسلسلي، وبوابة اتصال تتولى تجميع البيانات القادمة من أجهزة حماية التتابع، والعدادات، وأنظمة التحكم المنطقي القابلة للبرمجة (PLCs)، وأجهزة استشعار البيئة، ثم إرسالها إلى نظام تحكُّم إشرافي وجمع بيانات (SCADA) أو نظام إدارة الطاقة عن بُعد.

يتم تركيب معدات الاتصالات في الكابينات الجاهزة في رف أو لوحة مخصصة، وغالبًا ما تقع في منطقة منخفضة الجهد منفصلة بعيدًا عن معدات الجهد العالي. وتُستخدم كابلات الألياف البصرية للاتصال بين مناطق الجهد العالي ومناطق الجهد المنخفض لتوفير العزل الغالڤاني ومقاومة التداخل الكهرومغناطيسي. وعادةً ما يتم تصميم بنية اتصالات النظام واختبارها في المصنع، مع ضبط جميع عناوين بروتوكول الإنترنت (IP) وإعدادات البروتوكولات وخرائط نقاط البيانات قبل الشحن.

وحدات الطرفية البعيدة وتكامل أنظمة الإشراف والتحكم الآلي (SCADA)

وحدة طرفية بعيدة (RTU) أو بوابة جهاز إلكتروني ذكي (IED) تعمل كمركز لتركيز البيانات داخل الكابينات الجاهزة. وتقوم هذه الوحدة بجمع إشارات الحالة والقياسات والتنبيهات من جميع المعدات المركّبة، وتجعل هذه البيانات متاحة لنظام التحكم والإشراف الآلي (SCADA) عبر بروتوكولات قياسية مثل IEC 60870-5-104 وIEC 61850 وModbus TCP. كما تتلقى وحدة الطرفية البعيدة (RTU) أوامر التحكُّم من نظام SCADA وتوجِّهها إلى أجهزة الحقل المناسبة.

يُعَد دمج وحدة الطرفية البعيدة (RTU) ومعدات الاتصال داخل الكابينات الجاهزة في مرحلة التصنيع بالمصنع أحد أهم المزايا التي تتميز بها هذه الطريقة في التوريد. فبدلًا من إعداد أنظمة الاتصال في الموقع — وهي عملية تستغرق وقتًا طويلاً وعرضة للأخطاء — يتم بناء نموذج البيانات بالكامل واختباره والتحقق منه في بيئة مصنَّعية خاضعة للرقابة. وعند وصول الكابينة إلى الموقع، يمكن إتمام تكاملها مع نظام SCADA خلال ساعات بدلًا من أيام.

الأسئلة الشائعة

ما أنواع أجهزة التحكم والتبديل التي تُستخدم عادةً داخل الكبائن الجاهزة؟

تُستخدم أجهزة التحكم والتبديل المعزولة بالغاز (GIS) وأجهزة التحكم والتبديل المعزولة بالهواء (AIS) داخل الكبائن الجاهزة، حيث تُفضَّل أجهزة التحكم والتبديل المعزولة بالغاز في تطبيقات المحطات الفرعية المدمَّجة نظراً لاحتلالها مساحةً أصغر. ويعتمد الاختيار على مستوى الجهد والمساحة المتاحة والظروف البيئية والميزانية. وتستخدم معظم الكبائن الجاهزة متوسطة الجهد في نطاق ١٠ كيلوفولت إلى ٣٥ كيلوفولت أجهزة التحكم والتبديل المعزولة بالغاز أو وحدات التوزيع الحلقيّة (RMUs) كمعدات تبديل رئيسية.

هل يمكن أن تتضمّن الكبائن الجاهزة معدات عالية الجهد ومعدات منخفضة الجهد في هيكل واحد؟

نعم، صُمِّمت العديد من الكابينات الجاهزة على هيئة محطات فرعية مدمجة ومدمجة، تحتوي على معدات التبديل متوسطة الجهد ولوحات التوزيع منخفضة الجهد داخل الهيكل نفسه، مع فصلها بواسطة حواجز فيزيائية ومناطق أمان محددة بوضوح. ويؤدي هذا النهج المدمج إلى تقليل المساحة الإجمالية التي تحتلها المحطة الفرعية، كما يبسّط الأعمال المدنية في الموقع. ويتطلب التشغيل والصيانة الآمنان للنظام التصنيف المناسب، والربط التأميني (القفل التبادلي)، والوسم الواضح.

كيف يتم التحكم في البيئة الداخلية للكابينات الجاهزة لحماية المعدات الحساسة؟

تستخدم الكابينات الجاهزة مزيجًا من أنظمة تكييف الهواء، والتهوية القسرية، والتدفئة، والتحكم في الرطوبة للحفاظ على البيئة الداخلية ضمن الحدود التشغيلية المحددة لمعدات التثبيت. وتوفّر أجهزة استشعار درجة الحرارة والرطوبة المتصلة بنظام إدارة المباني أو وحدة تحكم أنظمة التدفئة والتبريد وتكييف الهواء (HVAC) تنظيمًا تلقائيًّا. وفي المناخات القاسية، توفر العزل المعزَّز، وسخانات مقاومة للتَّكثُّف، والغلاف المغلق المحكم للمعدات الإلكترونية حماية إضافية.

هل يتم اختبار المعدات والأنظمة الموجودة داخل الكابينات الجاهزة قبل التسليم؟

اختبار قبول المصنع (FAT) هو جزء قياسي من عملية التصنيع لل كبائن الجاهزة. وخلال اختبار قبول المصنع، يتم تشغيل جميع المعدات المركبة واختبارها كنظام متكامل، بما في ذلك تشغيل أجهزة التبديل، وإعدادات ريلاي الحماية، ودقة القياسات، وروابط الاتصال، وأداء أنظمة التكييف والتهوية وتكييف الهواء (HVAC)، ووظائف كشف الحرائق. ويؤدي هذا الاختبار الشامل الذي يُجرى في مرحلة المصنع إلى خفض كبير لمخاطر تأخيرات التشغيل والعيوب التي قد تُكتشف في الموقع.
