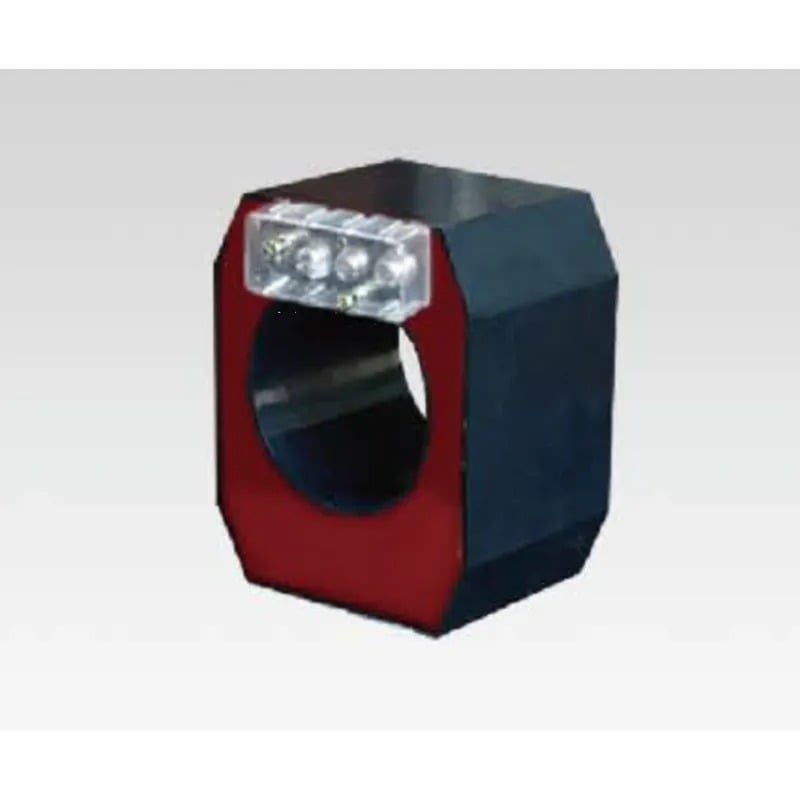

Taqsimot CT aniqlicha ta'sir qiladigan yuk sharoitlari qanday?

Taqsimot stransformator elektr energiya tizimlarida muhim o'lchov qurilmasi sifatida xizmat qiladi va yuqori amperlikni himoya relelari, sanagichlar va boshqaruv sxemalari uchun o'lchanadigan past amperlikka aylantiradi. Taqsimot tok transformatorining aniqliqiga yuk sharoitlarining qanday ta'sir qilishini tushunish — sanoat va elektr tarmoqlarida tizim ishonchliligini saqlash, mos jihozlarni to'g'ri himoya qilish va aniq energiya o'lchovini ta'minlash uchun juda muhim.

Taqsimot tok transformatorining aniqlik darajasi to'g'ridan-to'g'ri himoya relelari moslashuvchanligini, hisob-kitoblar aniqligini va tizimni diagnostika qilishni ta'sirlaydi. Yuk shartlari loyiha talablaridan og'ishsa, taqsimot tok transformatori to'yinganlikka uchraydi, yurak qismidagi yo'qotishlar oshadi va fazaviy siljish xatolari sodir bo'ladi, bu esa o'lchovlar ishonchliligini buzadi. Yukdagi o'zgarishlar — nima uchun tezkor talabning keskin oshishi, jihozlarning uzilishi yoki fasldan kelib chiqqan o'zgarishlar — taqsimot tok transformatorining yurak qismi va ikkinchi o'ramiga dinamik kuchlanish yaratadi va ish shartlarini ehtiyotkorlik bilan baholashni talab qiladi.

Yuk shartlari taqsimot tokiga qanday ta'sir qiladi Transformator Yadro to'yinganligi

Taqsimot tok transformatorlarida yurak qismi to'yinganligini tushunish

Asosiy to'yinganlik — taqsimot oqim transformatoridagi magnit oqim zichligi materialning qo'shimcha magnitlanishni qo'llab-quvvatlash qobiliyatini oshib ketganda yuzaga keladi. Nominal yukda taqsimot oqim transformatori loyihalangan oqim doirasida ishlaydi va birinchi va ikkinchi oqimlar o'rtasida chiziqli munosabatni saqlaydi. Biroq, ortiqcha yuk oqimlari asosiy qismni to'yinganlik holatiga olib keladi, bu yerda birinchi oqimdagi kichik o'zgarishlar ikkinchi chiqish oqimida nisbatan juda kichik o'zgarishlarga sabab bo'ladi. Bu chiziqli bo'lmagan xatti-harakat taqsimot oqim transformatorining aniqlik darajasini bevosita pasaytiradi va o'lchov xatoliklarini himoya va o'lchov tizimlariga tarqatadi. To'yinganlik nuqtasi asosiy qism materialining tarkibi, kesim yuzi va taqsimot oqim transformatoriga kiritilgan loyihalash chegaralariga qarab o'zgaradi.

Yuk o'tish jarayonlari va to'yinganlik dinamikasi

Qo'shimcha yuklarning tez o'zgarishi taqsimot oqim transformatorining magnit zanjiriga vaqtinchalik ekstremal kuchlanishni qo'llaydigan o'tish jarayonidagi toklarni hosil qiladi. Katta quvvatli dvigatel ishga tushganda yoki feyder ulanib qo'yilganda, natijada hosil bo'ladigan kirish toklari taqsimot oqim transformatorining nominal imkoniyatlarini bir necha baravar oshirib yuboradi va yurakning tez to'yinganligiga sabab bo'ladi. Bu o'tish jarayonida taqsimot oqim transformatorining ikkinchi darajali kuchlanish chiqishi keskin oshadi, bu esa himoya relelarining noto'g'ri ishlashiga yoki aniq o'lchovlarning vaqtinchalik yo'qolishiga sabab bo'ladi. Yurakning to'yinganligidan keyin taqsimot oqim transformatorining tiklanish vaqti yurakdagi qoldiq oqim va ortiqcha kuchlanish hodisasining kattaligiga bog'liq. To'g'ri loyihalangan himoya tizimlari taqsimot oqim transformatorining to'yinganlik xatti-harakatini hisobga olmoqda, shunda haqiqiy avariya holatlari uchun sezgirlik saqlanib qoladi va bekor triplar oldini olinadi.

Ikkinchi darajali yuk va yuk ta'sirlari taqsimot oqim transformatorining aniqlikka ta'siri

Ikkinchi zanjir yukining o'lchash aniqqligiga ta'siri

Taqsimot oqim transformatorining ikkinchi yuklamasi—uning ikkinchi chulg'amiga ulangan umumiy impedans—o'lchov aniqligiga va ikkinchi zanjirda kuchlanishning rivojlanishiga sezilarli ta'sir ko'rsatadi. Ikkinchi yuklama belgilangan qiymatdan oshganda, taqsimot oqim transformatori yetarli ikkinchi kuchlanishni hosil qilish uchun qo'shimcha ish bajarishi kerak bo'ladi; bu yurakning oqim zichligini oshiradi va ish nuqtasini to'yinganlik chegarasiga yaqinlashtiradi. Ortiqcha ikkinchi yuklama taqsimot oqim transformatorining aniqlik sinfini pasaytiradi, bu esa o'lchov yozuvlarini noto'g'ri qiladigan nisbiy xatolarga va himoya tanlovidagi noaniqlikka sabab bo'ladi. Zamonaviy taqsimot oqim transformatorlari dizaynida, odatda 2,5 dan 10 VA gacha bo'lgan, ishlab chiqarish sinfiga qarab farq qiladigan volt-ampervalikda belgilangan yuklama darajalari ko'rsatilgan. Integratorlar, raqamli relelar yoki bir nechta himoya qurilmalari bitta taqsimot oqim transformatorining ikkinchi chulg'amiga ulanganda, umumiy yuklama osonlikcha loyiha chegaralarini oshirib ketadi; shu sababli zanjir muhandisligi ehtiyotkorlik bilan amalga oshirilishi va muntazam tekshiruvlar o'tkazilishi zarur.

Ikkinchi darajali kuchlanishni rivojlantirish va yuk tokining o'zaro ta'siri

Yengil yuk sharoitlarida taqsimot tok transformatori ikkinchi darajali chiqishida uning yuk qarshiligi bo'ylab minimal kuchlanish hosil bo'ladi, bu esa yadroni chiziqli xususiyatlar ajoyib saqlanadigan va aniqlik ideal ko'rsatkichlarga yaqin bo'ladigan past magnit oqim zichliklarida ishlashiga imkon beradi. Yuk tokining oshishi bilan ikkinchi darajali chiqishda kuchlanish ham proporsional ravishda oshadi, garchi bu yadroning to'yinganligi tezlashadigan 'tizza nuqtasi' sharoitlariga yaqinlashganda bo'lsa ham. Taqsimot tok transformatorida birinchi darajali tok va ikkinchi darajali kuchlanish o'rtasidagi munosabat yuk ortib borishi bilan ayniqsa ikkinchi darajali yuk katta bo'lganda tobora chiziqli bo'lmay borgan holda o'zgaradi. Aniq energiya o'lchovi va ishonchli himoya ishlashi uchun taqsimot tok transformatori butun kutilayotgan yuk diapazonida chiziqli qolishi kerak. Muhandislar o'lchov dasturlari uchun 0.2S, 0.5S yoki 1.0S kabi taqsimot tok transformatorlari aniqlik sinflarini kutilayotgan maksimal yuk sharoitlari va qabul qilinadigan o'lchov xatolik chegaralariga asoslanib tanlaydilar. Taqsimot tok transformatorini haqiqiy yuk sharoitlariga nisbatan kichikroq qilib tanlash doimiy aniqlik pasayishiga sabab bo'ladi, bu esa vaqt o'tishi bilan sezilarli hisob-kitob xatoliklariga yoki himoya tizimlarining ishlamay qolishiga olib keladi.

Haroratning ko'tarilishi va yuklanishga bog'liq ishlash samaradorligining pasayishi

Issiqlik ta'siri taqsimot o'zgartiruvchi transformator materiallariga va aniqlikka

Uzoq muddatli yuqori yuklanish sharoitlari taqsimot oqim transformatorining chulg'amlari va yuragida qarshilik va vortikal tok yo'qolishlari tufayli issiqlik hosil qiladi, bu esa ichki haroratni atrof-muhit haroratidan ancha yuqori darajaga ko'taradi. Taqsimot oqim transformatorining ikkinchi darajali chulg'amidagi mis qarshiligi har bir gradus Selsiyda taxminan 0,4% ga o'sadi; bu ikkinchi darajali yuk bo'yicha kuchlanish tushishiga to'g'ridan-to'g'ri ta'sir qiladi va harorat ko'tarilishi bilan proporsional nisbiy xatoliklarga sabab bo'ladi. Taqsimot oqim transformatorida ferromagnit materialdan tayyorlangan yurakning o'tkazuvchanligi harorat ortishi bilan pasayadi; bu esa to'yinganlik chegarasini past magnit oqim zichliklariga siljitadi va taqsimot oqim transformatorining reyting aniqlik sinfini saqlay oladigan oqim doirasini kamaytiradi. Loyihalangan spetsifikatsiyalardan yuqori ish haroratlari — odatda izolyatsiya sinfiga qarab 65 dan 100 gacha gradus Selsiy — taqsimot oqim transformatorining chulg'am izolyatsiyasining yoshlanishini tezlashtiradi va komponentlarning foydali umrini qisqartiradi. Faqat mavsumiy yuklanish o'zgarishlari hamda vaqtinchalik pik talab davrlari taqsimot oqim transformatorining tuzilishidagi mexanik ulanishlar va dielektrik izolyatsiyaga zarar yetkazuvchi harorat sikllarini keltirib chiqaradi.

Taqsimot oqim transformatorining ishlash ko'rsatkichlarini yuklanish davomiyligi va issiqlik barqarorligi

Qisqa muddatli yuklanish cho'qqilari odatda taqsimot o'zgartirgichining issiqlik kuchlanishiga minimal ta'sir ko'rsatadi, chunki yurak va chulg'am haroratlari qabul qilinadigan chegaralarda qoladi va o'tish hodisasi o'tgandan keyin tezda boshlang'ich qiymatga qaytadi. Aksincha, soatlar yoki kunlar davomida doimiy yuqori yuklanish sharoitlari taqsimot o'zgartirgichiga kumulyativ issiqlik kuchlanishini yaratadi, bu esa o'zgartirgichning ish xususiyatlarini asta-sekin o'zgartiradi. Taqsimot o'zgartirgichining aniqlik darajasi reytingi uning belgilangan yuklanish va asosiy tokda, shuningdek, belgilangan atrof-muhit harorati sharoitlarida ishlashini nazarda tutadi; bundan ancha yuqori parametrlarda doimiy ishlash aniqlik kafolatlarini bekor qiladi. Kommunal elektr stansiyalari va sanoat ob'ektlarida taqsimot o'zgartirgichining yuklanish profilini tuzish va issiqlik tahlili aktivlarni almashtirish, kuchaytirish yoki operatsion yukni kamaytirish to'g'risidagi qarorlarni qabul qilishda muhim ahamiyatga ega. Zamonaviy nazorat tizimlari hozirda muhim taqsimot o'zgartirgichlarining ish harorati va yuklanishini kuzatib boradi va aniqlikning pasayishi yoki jihozning tezroq eskirishi xavfi tug'ilganda operatorlarga ogohlantirish beradi.

Tez-tez beriladigan savollar

Taqsimot tok transformatorida yuqori yuk ostida aniqlik qanday asosiy sababdan pasayadi?

Yurakning to'yinganligi taqsimot tok transformatorida yuqori yukda ishlash paytida aniqlikning pasayishining asosiy mexanizmini ifodalaydi. Birinchi darajali tok loyiha parametrlaridan oshib ketganda, ferromagnit yurakdagi magnit oqim zichligi to'yinganlik chegarasini oshiradi, natijada ikkinchi darajali tok birinchi darajali tokka nisbatan chiziqli bo'lmay qoladi. Bu chiziqli bo'lmaganlik nisbat xatoliklarini va fazaviy siljishni keltirib chiqaradi, bu esa himoya relelari va o'lchov qurilmalariga uzatiladigan o'lchov signallarini buzadi. Shuningdek, ortiqcha ikkinchi darajali yuk bilan birga yuqori birinchi darajali tok yurakdagi oqim zichligini oshirish orqali to'yinganlikni tezlashtiradi va shu tufayli taqsimot tok transformatorining aniqligi yanada pasayadi.

Muhandislarning bashorat qilingan yuk sharoitlari ostida aniqlikni ta'minlash uchun taqsimot tok transformatorini tanlash usuli qanday?

Moslashgan taqsimot oqim transformatorini tanlash uchun maksimal kutilayotgan birinchi oqim, barcha ulangan himoya va o'lchov qurilmalaridan kelib chiqadigan ikkinchi yuk, shuningdek, ma'lum bir qo'llanish uchun talab qilinadigan aniqlik sinfi bo'yicha batafsil tahlil o'tkazish kerak. Muhandislar taqsimot oqim transformatorining tugun nuqtasi kuchlanishini hisoblab chiqadi va uni maksimal yukda ikkinchi yukda hosil bo'ladigan kuchlanish bilan solishtiradi; taqsimot oqim transformatori butun yuk diapazonida doimiy ravishda to'yinganlikdan yuqori bo'lishi kerak, shunda belgilangan aniqlik sinfi saqlanadi. Yuqori aniqlikni talab qiladigan o'lchov qo'llanishlari uchun taqsimot oqim transformatori loyichalari odatda 0.2S yoki 0.5S kabi pastroq aniqlik sinflarini belgilaydi va yuk o'zgarishlariga qaramay, o'lchov aniqiligini ta'minlash uchun yuqori narxlarga rozilik beradi. Ikkinchi yuk loyihalash jarayonida tekshirilishi va hujjatlashtirilishi kerak; kelajakda raqamli relelar yoki monitoring uskunalari qo'shilganda, tanlangan taqsimot oqim transformatorining belgilangan yukidan oshib ketmasligi kerak, aks holda aniqlik pasayadi.

Taqsimot oqim transformatoriga doimiy yuklanish sharoitlari doimiy zarar yetkazishi mumkinmi?

Oddiy ishlatish paytida o'tuvchi ortiqcha yuklanish odatda to'g'ri loyihalangan taqsimot oqim transformatoriga doimiy zarar yetkazmaydi, lekin ekstremal yuklanish sharoitlarida uzluksiz ishlash eskirishni tezlashtiradi va oxir-oqibat avariya sodir qiladi. Doimiy isishdan kelib chiqqan issiqlik kuchlanishi o'ram izolyatsiyasiga zarar yetkazadi va natijada taqsimot oqim transformatorining ikkinchi o'ramida qisqa tutashuv yoki birinchi va ikkinchi o'ramlar orasidagi magnit bog'lanishning yo'qolishiga olib keladi. Takrorlanuvchi yuklanish o'tishlari va yurak to'yinganlik sikllaridan kelib chiqqan mexanik kuchlanish oxir-oqibat o'ramlarning siljishiga yoki yurak qatlamlarining ajralishiga sabab bo'ladi. Komunal tizimlarda issiqlikdan kelib chiqqan zarar aniqlovchilikni buzsa yoki izolyatsiya buzilishi xavfsizlikka xavf solsa va qabul qilinmasa bo'ladigan o'lchov xatolarini keltirib chiqarsa, taqsimot oqim transformatorini almashtirish majburiy hisoblanadi.
