كيف تُستخدم محولات الجهد في المحطات الفرعية؟

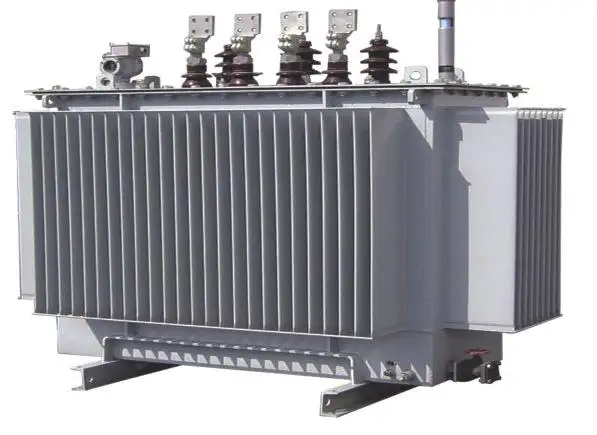

تُعَدّ محولات الجهد مكوّناتٍ حاسمةً في المحطات الكهربائية الحديثة، وتؤدي وظائف جوهرية متعددة تضمن تشغيل نظام الطاقة بشكلٍ موثوق. وهذه الأجهزة الدقيقة، التي تُعرف أيضًا باسم محولات القدرة، تقوم بتحويل الجهود العالية إلى جهود منخفضة قياسية تناسب أجهزة القياس ومرحلات الحماية وأنظمة التحكم. وفهم طريقة تطبيق محولات الجهد في المحطات الكهربائية أمرٌ أساسيٌ للمهندسين الكهربائيين وفنيي الصيانة ومشغّلي المرافق الذين يتولّون إدارة بنى البنية التحتية لتوزيع الطاقة. وتعمل محول الجهد وفق مبدأ الاستقراء الكهرومغناطيسي، حيث تخفض الجهود العالية الخطرة إلى مستويات آمنة يمكن قياسها، ليتمكّن معدّات المراقبة من معالجتها دون خطر التلف أو إصابة المشغل.

تمثل المحطات الفرعية عُقدًا استراتيجية في الشبكات الكهربائية، حيث تلتقي عمليات تحويل الجهد وتوزيع الطاقة وحماية النظام. ويؤدي محول الجهد دورًا لا غنى عنه داخل هذه البنية التحتية، إذ يمكّن المشغلين من مراقبة المعايير الكهربائية وحماية المعدات من الأعطال والحفاظ على استقرار الشبكة. ويجب أن تفي كل وحدة من محولات الجهد المستخدمة في المحطة الفرعية بمعايير دقة صارمة ومتطلبات سلامة مشددة، لأن أي عطل قد يُعرّض سلسلة توزيع الطاقة بأكملها للخطر. ويستعرض هذا الدليل التطبيقات العملية ومبادئ التشغيل واعتبارات التركيب الخاصة بمحولات الجهد في بيئات المحطات الفرعية.

تطبيقات القياس والقياس الكهربائي

فوترة الطاقة ورصد الاستهلاك

تُعَدُّ إحدى التطبيقات الأساسية لمُحوِّل الجهد في محطات التحويل هي تمكين قياس الطاقة بدقة لأغراض الفوترة. وتقيس عدادات الإيرادات المتصلة بمُحوِّلات الجهد مكوِّن الجهد من القدرة الظاهرية المستهلكة عبر الدوائر السكنية والتجارية والصناعية. ويقوم مُحوِّل الجهد بتخفيض جهود النظام الأولي، التي تتراوح عادةً بين ٦ كيلوفولت و٧٦٥ كيلوفولت، إلى جهود ثانوية قياسية تبلغ ١٢٠ فولت أو ١١٠ فولت. وتتيح هذه الجهود الثانوية القياسية لعدادات الإيرادات أن تعمل بشكلٍ آمنٍ ودقيقٍ دون الحاجة إلى أجهزة قياس مُصمَّمة خصيصًا لتحمل بيئات الجهد العالي الخطرة. وعادةً ما تتراوح درجات دقة مُحوِّلات الجهد المستخدمة في تطبيقات القياس بين ٠,٢ و١,٠، مما يضمن أن حسابات الفوترة تبقى ضمن حدود التسامح المقبولة التي حددتها الجهات التنظيمية.

تقييم جودة الطاقة وتحليل النظام

يمثّل مراقبة جودة الطاقة وظيفة قياسٍ حاسمة أخرى، حيث تُزوِّد محول الجهد أنظمة التحليل المتخصصة وأنظمة اكتساب البيانات بعينات الجهد. وتقوم هذه الأنظمة المحلِّلة بفحص المحتوى التوافقي، وأحداث هبوط الجهد، والاضطرابات العابرة، واختلال شكل الموجة، والتي قد تشير إلى إجهاد المعدات أو اقتراب حدوث أعطال. ويوفِّر محول الجهد إعادة إنتاجٍ ثابتة وتناسبيّة للجهد عبر الترددات ذات الصلة بتحليل جودة الطاقة، ما يمكِّن الفنيين من تشخيص المشكلات مثل أعطال بنوك المكثفات، أو اشبعال المحولات، أو التفاعلات الناتجة عن الأحمال غير الخطية. وباستخلاص إشارات جهدٍ تمثيلية عبر محول الجهد، يحصل مشغلو المحطات الفرعية على رؤية واضحة لظروف جودة الطاقة التي تؤثر في موثوقية المعدات اللاحقة وكفاءة استهلاك الطاقة.

وظائف الحماية والتحكم

تشغيل المرحلات وكشف الأعطال

تمثل روايات الحماية الجهاز العصبي الحسي لمحطات التحويل الكهربائية، ويؤدي محول الجهد دور المستشعر الأساسي لهذه الأجهزة الحرجة الخاصة بالسلامة. وتعتمد روايات الحماية من التيار الزائد، والروايات الاتجاهية، وروايات المسافة، وروايات حماية الجهد جميعها على عيّنات دقيقة من الجهد تُستمد من محولات جهد مُركَّبة بشكلٍ صحيح لاكتشاف الحالات غير الطبيعية. وعند حدوث أعطال داخل المناطق الخاضعة للحماية، ينقل محول الجهد التغيرات في الجهد بسرعة إلى روايات الحماية، التي تُوجِّه بدورها قواطع الدائرة لعزل الجزء المعطوب خلال جزء من الملي ثانية. ويجب أن يستجيب محول الجهد بسرعة للتغيرات العابرة في الجهد دون أن يدخل حالة التشبع أو يتأخر في الاستجابة، إذ قد يؤدي ذلك إلى تأخير تشغيل روايات الحماية. ويضمن تركيب محولات الجهد بالقرب من مصادر الأعطال أن تتلقى روايات الحماية إشارات جهد تعكس الظروف الفعلية للنظام، بدلًا من عيّنات مشوَّهة أو مضعَّفة.

المزامنة والتحكم في تنظيم الجهد

يتطلب مزامنة اتصالات المولدات بالشبكة تطابقًا دقيقًا في الطور والجهد، وهي وظائف تعتمد على مخرجات محولات الجهد الموثوقة. وتوفّر محول الجهد إشارات مرجعية للجهد إلى ريليهات المزامنة التي تقارن زاوية الطور والقيمة المطلقة بين جهد المولد الداخل والجهد الموجود مسبقًا في الشبكة. وبالمثل، تستخدم أنظمة تنظيم الجهد التلقائي الإشارات المرتدة من محول الجهد لضبط مستويات التغذية الكهربائية للمولد ومواقع التوصيلات المتحركة في المحولات، للحفاظ على جهد الشبكة ضمن الحدود المقبولة رغم تغير ظروف الحمل. وتتطلب هذه الوظائف التحكمية أن يحافظ محول الجهد على خطية ممتازة واستجابة ترددية عالية عبر كامل نطاق التشغيل، دون أي انزياح في الطور أو تشويه في السعة قد يؤديان إلى مزامنة غير صحيحة أو عدم استقرار في الجهد.

تركيب المحطة الفرعية والاعتبارات التشغيلية

متطلبات وضع المحول مكانياً والتوصيل بالأرض

يؤثر وضع محول الجهد استراتيجياً داخل تخطيط المحطة الفرعية تأثيراً مباشراً على دقة القياس وموثوقية نظام الحماية. ويجب أن يوضع محول الجهد المخصص للقياس على جانب الحمل من جميع أجهزة الحماية لضمان أن الطاقة المشحونة تتوافق مع الطاقة المسلَّمة فعلاً، وليس مع الطاقة المفقودة في مكونات المحطة الفرعية. وينبغي توصيل الطرف الأولي لمحول الجهد مباشرةً عبر الطور والترابط بالأرض في نقطة القياس، مع تقليل طول الكابلات قدر الإمكان لتفادي حدوث هبوط في الجهد أو إدخال ضوضاء. أما التأريض الثانوي لمحول الجهد فيمنع ظهور جهد خطر بين اللفات الثانوية والأرض، مما يحمي الفنيين والأجهزة من مخاطر الصدمة الكهربائية. وفي المحطات الفرعية التي تحتوي على عدة نقاط قياس، قد يتطلب الأمر استخدام محولات جهد منفصلة عند مستويات دوائر مختلفة لجمع بيانات دقيقة من كل قسم من أقسام نظام الطاقة.

مواصفات الدقة وقيود الحمل

يعتمد اختيار فئات الدقة المناسبة لمحولات الجهد على التطبيقات المقصودة ومتطلبات القياس داخل المحطة الفرعية. وتشير فئة دقة محول الجهد إلى أقصى الأخطاء المسموح بها عبر نطاقات التشغيل المحددة، والتي تكون عادةً ما بين ٨٠٪ و١٢٠٪ من جهد الطرف الأولي الاسمي. أما الحمل، الذي يمثل المقاومة الكلية لجميع الأجهزة المتصلة بالطرف الثانوي، فيؤثر تأثيرًا مباشرًا على دقة محول الجهد ويجب أن يظل دون المواصفات المحددة من قِبل الشركة المصنعة. وقد يؤدي ارتفاع الحمل على محول الجهد إلى إنتاج جهد ثانوي ينحرف بشكل كبير عن النسبة المثالية بالنسبة للجهد الأولي، مما يؤدي إلى ظهور أخطاء في قياس العدادات الخاصة بالفوترة وأجهزة الحماية. ولذلك يجب على مصممي المحطات الفرعية التأكد من أن المقاومة التراكمية لجميع أجهزة القياس وأجهزة حماية التيار والتجهيزات الرقابية المتصلة بكل طرف ثانوي لمحول الجهد تبقى ضمن الحدود المقبولة.

ممارسات الصيانة والاختبار

يُضمن الصيانة الدورية واختبار التشخيص للمحولات الجهد استمرار دقة الأداء ويمنع حدوث أعطال مفاجئة قد تعطل عمليات المحطة الفرعية. ويُحدد اختبار مقاومة العزل تدهور نظام العزل العازل للمحول الجهد، مما ينبه فرق الصيانة إلى المخاطر المحتملة لحدوث عطل كارثي قبل وقوعه. كما تكشف قياسات تيار التمغنط في المحول الجهد عن تشبع القلب الحديدي أو تلف الصفائح المعدنية، وهي مشكلات قد تعيق قدرة المحول الجهد على إعادة إنتاج الجهد الثانوي بدقة عبر جميع نطاقات التردد. أما اختبارات النسبة والقطبية فهي تؤكد أن المحول الجهد يوفّر التناسب الصحيح بين الجهد الابتدائي والجهد الثانوي، وتتحقق كذلك من صحة العلاقات الطورية. وتحدد العديد من شركات التوزيع الكهربائي فترات استبدال وقائية للمحولات الجهد المتقدمة في العمر، حيث تُستبدل هذه الأجهزة قبل اقترابها من نهاية عمرها الافتراضي، وذلك لتفادي أي تراجع في موثوقيتها قد يؤثر سلبًا على دقة القياسات أو فعالية أنظمة الحماية.

الأسئلة الشائعة

ما الفرق بين محول الجهد ومحول التيار في المحطات الفرعية؟

أ محول الجهد يقيس محول الجهد الجهد ويوفر الطاقة للوظائف الواقية التي تعتمد على الجهد، بينما يقيس محول التيار التيار ويوفر الطاقة للوظائف الواقية التي تعتمد على التيار. وكلا النوعين من المحولات القياسية يوفّر عيّنات متناسبة مع كميات النظام الكهربائي الأساسي، لكنهما يؤديان أدواراً مختلفة في القياس والحماية. ويُوصَل محول الجهد على التوازي مع الدائرة التي يتم قياسها، أما محول التيار فيُوصَل على التوالي. وكلا نوعَي المحولات القياسية ضروريان لضمان حماية وقياس شاملين في المحطة الفرعية.

لماذا يجب تأريض دوائر محول الجهد الثانوية؟

توصيل طرف الثانوي لمُحوِّل الجهد بالأرض يمنع حدوث جهد خطر بين لفات الثانوي والأرض أثناء فشل عزل لفات الابتدائي. فإذا حدث عطل في لفة الابتدائي لمُحوِّل الجهد وأدى إلى تماس مع الأرض، فقد يؤدي عدم توصيل طرف الثانوي بالأرض إلى ظهور جهد خطير بين دوائر الثانوي والهياكل الواقية المتصلة بالأرض. وتوفِّر توصيل طرف الثانوي بالأرض مساراً آمناً لتفريغ التيارات الناتجة عن مثل هذه الأعطال، مما يحمي الفنيين الذين قد يتلامسون مع أسلاك الثانوي أثناء الصيانة. وعادةً ما تتم توصيل مُحوِّل الجهد بالأرض عند نقطة واحدة فقط قرب خزانة ريلاي الحماية لضمان وجود مرجع أرضي واضح دون إنشاء مسارات متوازية للتيار قد تؤثر على أداء ريلاي الحماية.

كيف يؤثر الحمل على أداء مُحوِّل الجهد؟

تمثل الحمولة إجمالي الحمل الكهربائي المتصل بالطرف الثانوي لمُحوِّل الجهد، وتشمل مقاومة أجهزة القياس، وملفات ريليهات الحماية، ومدخلات معدات المراقبة. وتؤدي الحمولة الزائدة إلى انخفاض جهد الطرف الثانوي لمُحوِّل الجهد دون النسبة المثالية بالنسبة لجهد الطرف الأولي، مما يُحدث أخطاء في القياس وقد يُضعف حساسية ريليهات الحماية. ويُسهم كل جهاز متصل بالطرف الثانوي لمُحوِّل الجهد في الحمولة الإجمالية، ويجب أن تظل المقاومة التراكمية أقل من قيمة الحمولة القصوى المحددة من قِبل الشركة المصنِّعة. ولذلك يجب على مُصمِّمي المحطات الفرعية حساب الحمولة الثانوية بدقة خلال مراحل التخطيط لضمان أن تكون مُحوِّلات الجهد المختارة قادرةً على أداء وظائف القياس والحماية المقصودة بدقةٍ دون أي تدهور في الأداء.
