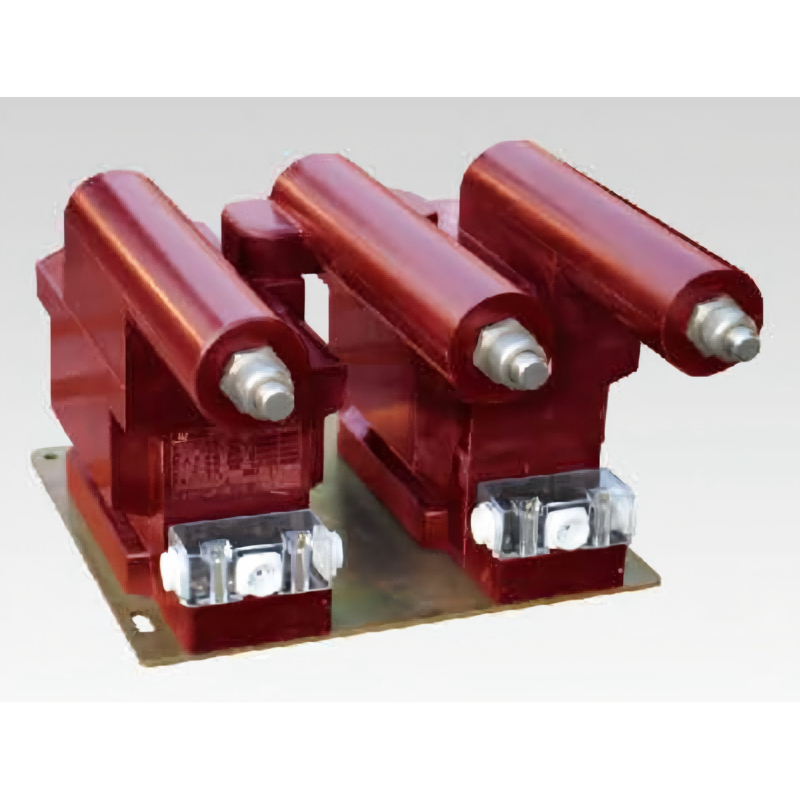

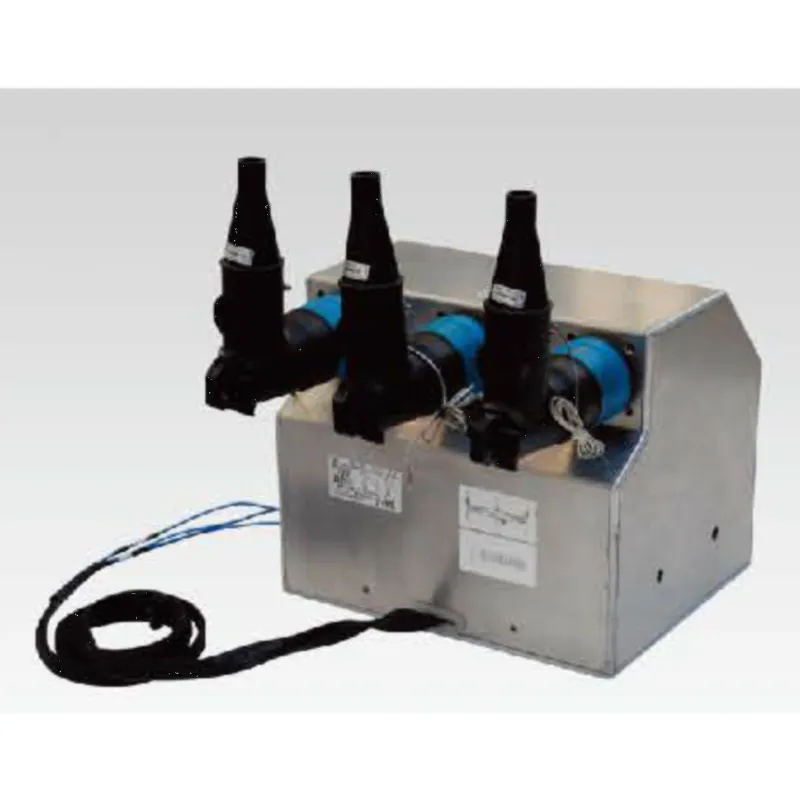

كيف تحسّن محولات الجهد دقة حماية الشبكة الكهربائية؟

تلعب محولات الجهد دورًا حيويًّا في أنظمة توزيع الطاقة الحديثة من خلال توفير قياسات دقيقة للجهد لأجهزة الحماية والرصد. وتضمن هذه الأجهزة الدقيقة أن تستجيب أنظمة حماية الشبكة بشكلٍ صحيحٍ للأعطال الكهربائية، مما يمنع حدوث أعطال متتالية ويقلل من فترات التوقف عن العمل في الشبكات الصناعية والمرافق العامة. ومن الضروري أن يفهم المهندسون ومديرو المنشآت كيفية تحسين محولات الجهد لدقة أنظمة حماية الشبكة، وذلك لضمان استمرارية توريد الطاقة بشكلٍ موثوق.

الغرض الأساسي من محولات الجهد هو خفض جهود النقل العالية إلى جهود منخفضة قياسية مناسبة لأجهزة الحماية والعدادات والأجهزة القياسية. وبفضل الحفاظ على نسب جهد دقيقة، تُمكّن محولات الجهد أنظمة الحماية من اكتشاف الأعطال بدقة استثنائية، مما يؤدي إلى تشغيل القواطع الكهربائية المناسبة قبل تفاقم الأضرار. وينعكس هذا الدقة في القياس مباشرةً في تحسين استقرار الشبكة الكهربائية وتقليل خطر انقطاع التيار غير المخطط له.

كيف تُمكّن محولات الجهد من اكتشاف الأعطال بدقة

قياس جهد دقيق لأنظمة أجهزة الحماية

تعتمد أجهزة الحماية الكهربائية على إشارات جهد دقيقة للتمييز بين ظروف التشغيل الطبيعية والأعطال الحقيقية التي تتطلب عزلًا فوريًّا. وتقوم محولات الجهد بتحويل جهود النقل المُقاسة بالكيلوفولت إلى إشارات جهد مُقاسة بالفولت، والتي يمكن لأجهزة الحماية معالجتها وتحليلها بأمان. وعندما تقدِّم محولات الجهد قياسات غير مستقرة أو غير دقيقة، فإن أنظمة الحماية تفسِّر ظروف الشبكة بشكل خاطئ، مما يؤدي إما إلى تأخُّر في إزالة العطل أو إلى انقطاعات كهربائية كاذبة تُعطِّل الخدمة المقدَّمة للعملاء.

وتؤثِّر دقة محولات الجهد تأثيرًا مباشرًا على زمن استجابة أجهزة الحماية وقدرتها على التمييز بين الأعطال المختلفة. مغيرات الجهد وتضمن محولات الجهد ذات مواصفات التحمُّل الضيقة أن تتلقَّى أجهزة الحماية معلومات الجهد ضمن هامش خطأ ضيق، ما يسمح للخوارزميات الواقية بحساب موقع العطل وشدته بثقةٍ تامة. وهذه الدقة بالغة الأهمية في نظم الحماية متعددة المناطق، حيث يجب أن تنسق عدة طبقات من أجهزة الحماية معًا بسلاسة تامة.

الحدُّ من الانقطاعات الكهربائية الكاذبة والانقطاعات غير الضرورية

غالبًا ما تؤدي قياسات الجهد غير الدقيقة الناتجة عن محولات الجهد ذات المواصفات الرديئة إلى انقطاعات غير ضرورية في القواطع الكهربائية، مما يُحدث انقطاعات كهربائية وهمية تضر بعلاقات الشركة مع العملاء وتقلل من إيرادات النظام. وعندما تظهر محولات الجهد سلوكيات استجابة غير خطية أو أخطاء تعتمد على التردد، فإن أجهزة الحماية تتلقى إشارات مشوَّهة تتجاوز حدود التنبيه رغم وجود ظروف تشغيل طبيعية. وقد تواجه المنشآت الصناعية المزودة بمحولات جهد مصممة لملفات الشبكة القياسية إنذارات خاطئة متكررة عند ربطها بشبكات ميكروية أو مصادر توليد موزعة.

تحافظ محولات الجهد عالية الجودة على دقة ثابتة عبر نطاق التردد الكامل وضمن الظروف العابرة، مما يضمن استجابة أجهزة الحماية فقط للأعطال الحقيقية. وتؤدي هذه الموثوقية إلى تقليل التشغيل غير الضروري للمعدات وتمديد عمر مكونات أجهزة التبديل. وباستخدام شركات التوزيع لمحولات الجهد ذات تصنيف الحمل المُحسَّن والتي تتميز بتيار مغنطيسي أقل، فإنها تحصل على إشارات جهد أكثر استقرارًا، ما يرتبط ارتباطًا مباشرًا بتحسين أداء أجهزة الحماية ورضا العملاء.

الخصائص الرئيسية للأداء في محولات الجهد عالية الدقة

اختيار تصنيف الحمل وفئة الدقة

يتم تحديد محولات الجهد وفقًا لفئات الدقة التي تُعرِّف أقصى أخطاء مسموح بها في نسبة الجهد في ظل ظروف التحميل القياسية. وتؤدي محولات الجهد من فئة الدقة 0.2 إلى أخطاء تقل عن ٠٫٢٪، مما يجعلها مناسبة لقياس الاستهلاك المُستخدَم في الفوترة ولتطبيقات الحماية الحرجة التي تعتمد فيها موثوقية الحماية بشكل مباشر على الدقة. أما محولات الجهد من فئة الدقة 0.5 فهي توفر أداءً كافيًا للعديد من تطبيقات المرافق العامة، لكنها قد لا تفي بالمتطلبات الناشئة لأنظمة الشبكة الذكية التي تتطلب مراقبة جهد فورية عبر مئات نقاط القياس.

تشير درجة الحمل المسموح بها لمحوّلات الجهد إلى أقصى حمل يمكن أن توفره اللفّة الثانوية دون تجاوز حدود الدقة المحددة. وعندما يزداد حمل الحمل عن السعة المُصنَّفة، تتعرض محوّلات الجهد لانخفاضات في الجهد تؤدي إلى تدهور دقة القياس وتعطيل أداء المرحلات. أما المخططات الحديثة للحماية التي تدمج المرحلات الرقمية والمقاييس المتزامنة (Synchrophasors) فهي تتطلب محوّلات جهد ذات درجات حمل منخفضة لاستيعاب عددٍ متزايد من الأجهزة المتصلة مع الحفاظ على الدقة.

استجابة التردد والأداء العابر

يجب أن تحافظ محولات الجهد على دقة القياس عبر نطاق ترددي واسع لدعم حماية الشبكة الكهربائية أثناء الحالات المستقرة والحالات العابرة. وقد تظهر ظاهرة التماسك الحديدي (الفيرورنانس) عندما تتعرض محولات الجهد لأحمال ذات مقاومة عالية أو في تكوينات دوائر معينة، مما يؤدي إلى اهتزازات في جهد الثانوي تُربك أجهزة الحماية التلقائية. وتضم محولات الجهد المصممة جيدًا تقنيات إخماد ومناسبة من مواد القلب المغناطيسي لقمع ظاهرة التماسك الحديدي مع الحفاظ على فعالية توصيل نقطة المحايدة بالأرض.

تُحدِّد خصائص الاستجابة العابرة مدى سرعة قدرة محولات الجهد على تتبع التغيرات في الجهد أثناء ظروف العطل. فإذا كانت استجابة محولات الجهد العابرة بطيئة، فقد تفشل أجهزة الحماية في اكتشاف بداية العطل خلال أول جزء من الألف من الثانية الذي يُعَدُّ حاسماً، حيث تكون التدخلات فيه أكثر فاعلية. وتوفِّر محولات الجهد المتطوِّرة المصمَّمة خصيصاً لأنظمة الحماية الحديثة تغيُّرات سريعة في الجهد الثانوي، ما يمكِّن من اكتشاف العطل بشكل أسرع وتقليل مدة وقوعه.

التكامل مع معايير حماية الشبكات الحديثة

التوافق مع معايير الحماية الصادرة عن اللجنة الكهروتقنية الدولية (IEC) والمعهد الأمريكي للمعايير الوطنية (ANSI)

تحدد المعايير الدولية متطلبات محددة لمحولات الجهد لضمان أداء متسق لأنظمة الحماية عبر شركات التوزيع المختلفة والدول. وتنص معايير IEC 61869 على فئات الدقة، وتصنيفات الحمل، وإجراءات الاختبار التي يجب أن تفي بها محولات الجهد في تطبيقات حماية الشبكة الكهربائية. وتمنح محولات الجهد المصمَّمة وفقًا لمواصفات IEC 61869 شركات التوزيع ثقةً في أن أنظمة الحماية ستؤدي وظيفتها بموثوقيةٍ تامةٍ بغضِّ النظر عن ظروف التشغيل طالما كانت ضمن المعايير التصميمية.

كما تنظم معايير ANSI C57.13 مواصفات محولات الجهد الخاصة بأنظمة الطاقة في أمريكا الشمالية، مع التركيز على توافق الحمل والحفاظ على الدقة أثناء التشغيل ضمن القيم المُصنَّفة. وعندما تتوافق محولات الجهد مع هذه المعايير المعترف بها، يمكن لشركات التوزيع استبدال الوحدات دون الحاجة إلى إعادة تصميم أنظمة الحماية أو إعادة ضبط إعدادات أجهزة الحماية. ويُبسِّط هذا التوحيد برامج الصيانة ويضمن أن تكون المخزونات الاحتياطية قابلة للتشغيل في عدة منشآت.

دعم المرحلات الرقمية ووحدات قياس الطور

تضمّ هندسة الحماية الحديثة المرحلات الرقمية ووحدات قياس الطور التي تستخلص متجهات الجهد والتوافقيات من الإشارات الثانوية. ويجب أن تُصمَّم محولات الجهد المخصصة لبيئات المرحلات الرقمية بحيث تحافظ على زوايا الطور المتسقة عبر نطاقات التردد، وتقلل التشويه التوافقي الذي قد يربك خوارزميات الحماية العددية. كما أن أخطاء انزياح الطور في محولات الجهد تؤدي إلى تدهور دقة حماية التفاضل، وتُضعف تنسيق مرحلات المسافة أثناء سيناريوهات الأعطال المعقدة.

تعتمد وحدات قياس الطور على محولات الجهد التي توفر مراجع جهد مستقرة ومزامنة مع إشارات التوقيت من نظام تحديد المواقع العالمي (GPS). وعندما تُدخل محولات الجهد انزياحات طورية غير متوقعة أو تغيرات في زمن التأخر الطوري، فإن جودة بيانات الطور تتدهور، مما يقلل من فعالية أنظمة الحماية على نطاق واسع ومراقبة استقرار الشبكة. ولذلك، يجب على شركات المرافق العامة التي توسّع شبكات القياس المتزامن للطور أن تحدد محولات الجهد بشكل صريح بحيث تكون مصممة خصيصًا لدعم متطلبات الدقة في القياسات الزمنية الفعلية.

الأسئلة الشائعة

لماذا تؤثر محولات الجهد في دقة حماية الشبكة؟

تُعَدّ محولات الجهد الواجهة الأساسية لقياس أنظمة الطاقة عالية الجهد، والمرتبطة بمرحلات الحماية العاملة عند جهود منخفضة قياسية. وأي أخطاء تُدخلها محولات الجهد تنتقل مباشرةً إلى منطق اتخاذ القرارات في المرحلات، مما يؤدي إلى تأخّر في كشف الأعطال أو تشغيل غير مبرَّر للمرحلات. وتشكّل محولات الجهد غير الدقيقة تهديدًا جوهريًّا لدقة أنظمة حماية الشبكة الكهربائية، بغضّ النظر عن درجة تطور المرحلات أو جودة الخوارزميات المستخدمة.

ما الفئة الدقيقة التي يجب أن تحقّقها محولات الجهد في تطبيقات الحماية؟

يُوصى باستخدام محولات الجهد من الفئة الدقيقة 0.2 في تطبيقات الحماية الحرجة التي تتطلب أعلى درجة من موثوقية القياس وأسرع استجابة للكشف عن الأعطال. وتوفّر محولات الجهد من الفئة الدقيقة 0.5 أداءً مقبولاً في العديد من سيناريوهات النقل والتوزيع، حيث تكون أحداث الأعطال أقل تكراراً أو أقل حدة. وعند اختيار الفئة الدقيقة المحددة لمحولات الجهد، ينبغي أخذ عوامل مثل حساسية المرحلات، ومتطلبات زمن إزالة العطل، ونتائج التشغيل الخاطئ في منشأتك الخاصة في الاعتبار.

كيف تدعم محولات الجهد تقنيات الشبكة الذكية الناشئة؟

تتيح محولات الجهد المتقدمة ذات التصنيفات الأقل للحمل وخصائص الاستجابة الموسَّعة للتردد تركيب عدة أجهزة قياس على الدوائر الثانوية دون التأثير في دقة القياس. وتم تصميم محولات الجهد خصيصًا لوحدات قياس الطور لتوفير مراجع طور مستقرة تحسِّن من قدرات المراقبة على نطاق واسع وتدعم خوارزميات الحماية المتقدمة. ومع اعتماد شركات الكهرباء لمصادر الطاقة الموزَّعة والشبكات المصغَّرة، تصبح محولات الجهد المصمَّمة للبيئات الحديثة بنيةً تحتيةً أساسيةً تدعم التشغيل الموثوق.
