Proses Produksi Apa yang Penting bagi Produsen Bushing Trafo?

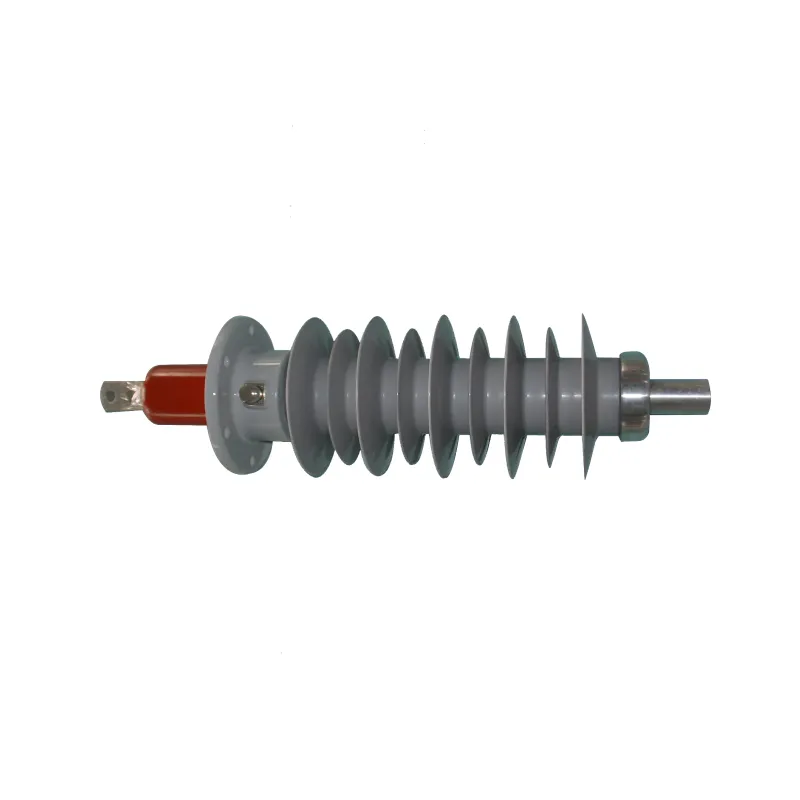

Dalam sistem tenaga tegangan tinggi, pelindung transformator adalah salah satu komponen paling kritis secara struktural dan elektris dalam seluruh perakitan. Komponen ini berfungsi sebagai konduktor terisolasi yang mengalirkan arus tegangan tinggi melalui dinding tangki transformator yang di-grounding, dan setiap kekurangan dalam kualitas manufakturnya dapat menyebabkan kegagalan fatal di lapangan. Bagi para insinyur, spesialis pengadaan, serta operator utilitas yang bergantung pada keandalan jangka panjang jaringan listrik, memahami proses produksi apa saja yang menentukan kualitas sebuah bushing transformator yang baik bukan hanya bersifat akademis—melainkan merupakan kebutuhan praktis untuk mengambil keputusan pengadaan dan spesifikasi yang tepat.

Produksi bushing transformator melibatkan serangkaian langkah manufaktur yang diurutkan secara cermat, di mana masing-masing langkah tersebut secara langsung memengaruhi kekuatan dielektrik, kinerja termal, integritas mekanis, dan masa pakai komponen tersebut. Mulai dari pemilihan bahan baku hingga pengujian akhir, setiap tahap memiliki bobot tersendiri. Artikel ini mengkaji proses produksi utama yang paling penting bagi produsen bushing transformator, menjelaskan alasan keberadaan masing-masing langkah, hasil yang dicapainya, serta kontribusinya terhadap kualitas keseluruhan produk jadi.

Pemilihan dan Persiapan Bahan Baku

Kualitas Bahan Isolasi sebagai Fondasi

Kinerja setiap bushing transformator dimulai dari bahan-bahan yang dipilih untuk badan isolasinya. Kertas yang diresapi minyak, kertas yang diikat dengan resin, dan resin cor termasuk di antara media isolasi yang paling umum digunakan, dan masing-masing memerlukan pengendalian kualitas ketat terhadap bahan baku sebelum proses produksi dimulai. Sifat dielektrik bahan-bahan ini—meliputi permitivitas, faktor disipasi, dan tegangan tembus—harus memenuhi spesifikasi yang telah ditetapkan sebelum bahan-bahan tersebut diterima ke dalam jalur produksi.

Untuk desain bushing transformator berbasis kertas, kertas kraft yang digunakan dalam proses pembelitan harus bebas dari kelembapan, kontaminan, dan cacat mekanis. Bahkan kadar kelembapan dalam jumlah jejak pun pada kertas dapat menurunkan secara drastis kekuatan dielektrik komponen jadi. Produsen yang berinvestasi dalam penyimpanan di lingkungan terkendali serta pemeriksaan bahan baku yang ketat pada tahap ini sedang menetapkan dasar kualitas yang akan berlanjut melalui setiap proses berikutnya.

Bahan konduktor, biasanya aluminium atau tembaga, juga harus memenuhi toleransi dimensi dan persyaratan kehalusan permukaan. Permukaan konduktor yang kasar atau teroksidasi dapat menimbulkan konsentrasi medan listrik lokal yang mempercepat degradasi isolasi seiring waktu. Oleh karena itu, persiapan permukaan konduktor yang tepat sebelum proses pembelitan atau pengecoran merupakan langkah wajib dalam produksi bushing transformator yang bertanggung jawab.

Persiapan Komponen Flens dan Perangkat Keras

Flens logam dan perangkat keras pemasangan bushing transformator harus dikerjakan dengan toleransi dimensi yang presisi guna memastikan penyegelan yang tepat dan kecocokan mekanis selama pemasangan. Flens umumnya terbuat dari besi cor, paduan aluminium, atau baja tahan karat, dan permukaan penyegelannya harus difinishing hingga mencapai tingkat kehalusan yang memungkinkan kompresi gasket yang andal tanpa kebocoran.

Perlindungan terhadap korosi merupakan salah satu aspek persiapan lainnya. Flens dan komponen perangkat keras yang akan terpapar lingkungan luar ruangan atau kondisi perendaman dalam minyak memerlukan perlakuan permukaan yang sesuai, seperti galvanisasi celup panas, pelapisan epoksi, atau anodisasi. Produsen yang menganggap persiapan perangkat keras sebagai prioritas sekunder sering kali menemukan bahwa kegagalan di lapangan bukan berasal dari badan isolasi, melainkan dari komponen logam yang mengalami korosi atau tidak disegel secara memadai.

Penggraderan Kapasitif dan Proses Pembuatan Belitan

Peran Penggraderan Kapasitif dalam Desain Tegangan Tinggi

Untuk desain bushing trafo bertegangan menengah dan tinggi, penskalaan kapasitif merupakan salah satu proses produksi yang paling menuntut secara teknis. Tujuan dari penskalaan kapasitif adalah mendistribusikan medan listrik secara seragam sepanjang panjang badan isolasi, guna mencegah konsentrasi medan yang berbahaya di ujung konduktor atau di wilayah flens. Hal ini dicapai dengan menyematkan lapisan foil konduktif pada posisi radial yang telah dihitung secara tepat di dalam belitan isolasi.

Akurasi penempatan foil selama proses belitan sangat krusial. Bahkan penyimpangan kecil pun dari geometri foil yang dirancang dapat mengganggu distribusi medan yang diinginkan, sehingga menciptakan zona lemah yang tidak terlihat melalui inspeksi visual, tetapi hanya dapat dideteksi melalui pengujian listrik. Produsen yang memiliki kendali proses kuat di bidang ini menggunakan mesin belitan presisi dengan pemantauan tegangan dan posisi secara waktu nyata untuk memastikan setiap lapisan foil ditempatkan secara tepat sesuai rancangan.

Jumlah lapisan grading, panjang aksialnya, dan jarak radial antarlapisannya semuanya ditentukan oleh kelas tegangan pada bushing transformator. Peringkat tegangan yang lebih tinggi memerlukan jumlah lapisan yang lebih banyak serta toleransi yang lebih ketat. Oleh karena itu, proses pembuatan lilitan pada bushing transformator 500 kV secara mendasar jauh lebih kompleks dan sensitif terhadap kualitas dibandingkan pada unit 35 kV, meskipun prinsip dasarnya tetap sama.

Tegangan Lilitan dan Konsistensi Lapisan

Selain penempatan foil, konsistensi mekanis dari lilitan kertas itu sendiri juga sangat penting. Tegangan lilitan yang tidak merata dapat menciptakan rongga atau variasi kerapatan di dalam badan isolasi, yang kemudian menjadi lokasi terjadinya pelepasan parsial saat beroperasi di bawah tegangan kerja. Pelepasan parsial merupakan proses yang lambat namun destruktif, yang secara bertahap mengikis isolasi seiring waktu dan merupakan salah satu penyebab utama kegagalan bushing transformator selama masa operasional.

Produsen yang mengontrol tegangan penggulungan melalui sistem otomatis dan memverifikasi kepadatan lapisan melalui langkah-langkah inspeksi antara menghasilkan komponen bushing transformator dengan sifat dielektrik yang lebih seragam. Konsistensi ini secara langsung berdampak pada kinerja di lapangan yang lebih dapat diprediksi dan andal, sehingga disiplin proses penggulungan menjadi pembeda yang signifikan di antara para produsen.

Pengeringan, Impregnasi, dan Pemanasan

Penghilangan Kelembapan Melalui Pengeringan Terkendali

Setelah proses penggulungan, badan isolasi bushing transformator berbasis kertas yang diresapi minyak harus menjalani proses pengeringan menyeluruh guna menghilangkan sisa kelembapan dari kertas. Proses ini umumnya dilakukan melalui pengeringan fasa-uap atau pengeringan sirkulasi minyak panas dalam kondisi vakum. Tujuannya adalah menurunkan kadar kelembapan hingga jauh di bawah 0,5%, karena bahkan jumlah kelembapan yang tersisa dalam jumlah kecil pun secara signifikan menurunkan kekuatan dielektrik dan meningkatkan faktor disipasi pada bushing transformator jadi.

Siklus pengeringan harus dikontrol secara cermat dari segi suhu, tingkat vakum, dan durasi. Pengeringan yang tidak memadai meninggalkan kelembapan dalam kertas, sedangkan suhu berlebih dapat merusak serat kertas itu sendiri. Produsen yang memiliki protokol pengeringan yang telah divalidasi serta pemantauan berkelanjutan terhadap parameter proses berada dalam posisi lebih baik untuk mencapai penghilangan kelembapan yang konsisten di seluruh lot produksi.

Impregnasi Minyak di Bawah Vakum

Setelah pengeringan, badan isolasi yang dililit diimpregnasi dengan minyak transformator di bawah kondisi vakum. Proses impregnasi vakum memastikan bahwa minyak menembus sepenuhnya ke dalam struktur kertas, menggantikan udara yang tersisa dan mengisi semua rongga mikroskopis. Kantung udara di dalam isolasi sangat bermasalah karena kekuatan dielektrik udara jauh lebih rendah dibandingkan kertas yang diimpregnasi minyak, sehingga daerah yang mengandung rongga menjadi lokasi pertama terjadinya pelepasan parsial ketika dikenai tegangan.

Kualitas minyak impregnasi juga merupakan variabel proses yang dikendalikan secara cermat oleh produsen bushing trafo yang bertanggung jawab. Minyak tersebut harus memenuhi spesifikasi mengenai kekuatan dielektrik, kandungan kelembapan, keasaman, dan kandungan gas sebelum digunakan dalam proses impregnasi. Penggunaan minyak yang terdegradasi atau terkontaminasi pada tahap ini akan melemahkan seluruh upaya pengendalian kualitas yang telah dilakukan pada langkah produksi sebelumnya.

Untuk desain bushing trafo berbahan resin cor, proses pematangan (curing) menggantikan impregnasi minyak sebagai langkah konsolidasi. Rasio pencampuran resin, suhu pengecoran, serta durasi siklus pematangan semuanya memengaruhi sifat mekanis dan dielektrik akhir dari badan coran. Rongga dalam resin cor—mirip dengan kantong udara pada isolasi kertas-minyak—merupakan titik awal terjadinya pelepasan parsial dan harus diminimalkan melalui prosedur degassing yang tepat serta pengendalian ketat selama proses pengecoran.

Perakitan, Penyegelan, dan Verifikasi Dimensi

Perakitan Presisi Komponen Mekanis

Setelah badan isolasi disiapkan, bushing transformator dirakit dengan konduktornya, flens, ruang ekspansi minyak, dan perlengkapan terminal. Proses perakitan ini memerlukan pengendalian torsi yang cermat pada pengencang, pemasangan gasket yang tepat, serta verifikasi bahwa semua permukaan yang bersentuhan bersih dan tidak rusak. Perakitan yang tidak tepat dapat menimbulkan tegangan mekanis pada badan isolasi atau menciptakan jalur kebocoran yang memungkinkan masuknya kelembapan selama masa operasi.

Ruang ekspansi minyak, yang terdapat pada desain bushing transformator berisi minyak, harus diisi dan disegel secara tepat untuk memungkinkan ekspansi termal minyak tanpa menimbulkan perbedaan tekanan yang dapat mengganggu integritas segel. Produsen yang menerapkan prosedur perakitan standar dengan nilai torsi terdokumentasi dan titik pemeriksaan inspeksi dapat mengurangi risiko cacat akibat perakitan yang baru terdeteksi setelah pemasangan.

Inspeksi Dimensi dan Visual

Sebelum pengujian listrik, setiap bushing transformator menjalani verifikasi dimensi untuk memastikan bahwa pengukuran kritis—meliputi panjang keseluruhan, diameter lingkaran baut flens, proyeksi konduktor, dan jarak merambat—sesuai dengan standar yang berlaku atau spesifikasi pelanggan. Jarak merambat sangat penting dalam aplikasi bushing transformator luar ruangan, di mana kontaminasi permukaan akibat polusi, garam, atau endapan industri dapat menciptakan jalur arus bocor sepanjang permukaan isolator.

Inspeksi visual pada tahap ini memeriksa retakan permukaan, kepingan (chips), cacat glasir pada desain porselen, atau ketidakrataan permukaan pada desain komposit. Setiap cacat permukaan pada bushing transformator dapat menjadi titik fokus terjadinya pelepasan korona atau tracking dalam kondisi basah dan terkontaminasi; oleh karena itu, langkah inspeksi ini bukan sekadar bersifat estetika—melainkan merupakan gerbang kualitas fungsional.

Pengujian Listrik dan Validasi Kualitas

Uji Rutin dan Uji Jenis untuk Setiap Transformator Bushing

Pengujian listrik adalah langkah validasi kualitas terakhir dan paling definitif dalam produksi bushing transformator. Pengujian rutin, yang dilakukan pada setiap unit, umumnya mencakup pengujian ketahanan tegangan frekuensi daya, pengukuran pelepasan parsial, serta pengukuran kapasitansi dan faktor disipasi. Pengujian-pengujian ini memverifikasi bahwa bushing transformator memenuhi kinerja dielektrik terukurnya dan tidak terdapat cacat manufaktur yang dapat menyebabkan kegagalan dini.

Pengujian pelepasan parsial sangat mengungkapkan karena dapat mendeteksi rongga, delaminasi, atau kontaminasi di dalam badan isolasi yang tidak terlihat oleh semua metode pemeriksaan lainnya. Sebuah bushing transformator yang lulus pengujian pelepasan parsial pada tingkat tegangan yang ditentukan telah membuktikan bahwa sistem isolasinya bebas dari jenis cacat yang paling berisiko menyebabkan kegagalan selama operasi. Produsen yang berinvestasi pada peralatan pengukuran pelepasan parsial yang sensitif serta lingkungan pengujian yang terlindung dengan baik mampu mendeteksi dan menolak unit-unit yang bersifat marginal—yang akan lolos pada pengaturan pengujian dengan kemampuan lebih rendah.

Pengujian Jenis dan Validasi Jangka Panjang

Selain pengujian rutin, pengujian tipe dilakukan pada sampel perwakilan untuk memvalidasi desain bushing trafo untuk kelas tegangan dan aplikasi tertentu. Pengujian tipe dapat mencakup uji ketahanan terhadap impuls petir, uji ketahanan terhadap impuls switching, pengujian stabilitas termal, dan kualifikasi seismik, tergantung pada standar yang berlaku dan persyaratan pelanggan. Pengujian ini tidak diulang untuk setiap unit, namun harus tersimpan dalam catatan sebagai bukti bahwa desain telah divalidasi.

Produsen yang menyimpan catatan pengujian tipe secara komprehensif serta mampu menyediakan laporan pengujian dari laboratorium terakreditasi memberikan dasar kepercayaan yang jauh lebih kuat kepada pembeli terhadap bushing trafo yang mereka beli. Tidak adanya dokumentasi pengujian tipe merupakan indikator peringatan serius dalam evaluasi pengadaan apa pun, terlepas dari seberapa kompetitif harga yang ditawarkan.

Pertanyaan yang Sering Diajukan

Mengapa proses pembuatan lilitan memiliki dampak begitu besar terhadap kualitas bushing trafo?

Proses penggulungan menentukan geometri internal badan isolasi, termasuk penempatan foil gradasi kapasitif dan kerapatan lapisan kertas. Kesalahan dalam proses penggulungan menyebabkan anomali distribusi medan serta terbentuknya rongga yang memicu pelepasan parsial dan akhirnya kegagalan dielektrik. Karena cacat-cacat ini bersifat internal, maka tidak dapat diperbaiki setelah proses penggulungan selesai, sehingga pengendalian proses pada tahap ini menjadi sangat krusial bagi keandalan bushing transformator.

Apa pentingnya pengujian pelepasan parsial terhadap bushing transformator?

Pengujian pelepasan parsial mendeteksi rongga internal, delaminasi, dan kontaminasi di dalam badan isolasi sarang transformator yang tidak dapat diidentifikasi oleh metode inspeksi lainnya. Bahkan tingkat aktivitas pelepasan parsial yang kecil pun menunjukkan adanya cacat yang akan berkembang di bawah tegangan operasi dan pada akhirnya menyebabkan kegagalan isolasi. Dengan demikian, lulus pengujian pelepasan parsial pada tingkat yang ditentukan merupakan salah satu indikator terkuat kualitas manufaktur untuk setiap sarang transformator.

Bagaimana kelembapan memengaruhi kinerja sarang transformator berbahan kertas yang diresapi minyak?

Kelembapan pada isolasi kertas pada bushing transformator secara signifikan menurunkan kekuatan dielektrik dan meningkatkan faktor disipasi, keduanya mempercepat penuaan isolasi dalam kondisi operasi. Bahkan kadar kelembapan yang tampak kecil dalam nilai absolut pun dapat memberikan dampak tidak proporsional terhadap keandalan jangka panjang. Oleh karena itu, langkah-langkah pengeringan dan impregnasi vakum dalam proses produksi bushing transformator dikendalikan secara sangat ketat oleh produsen yang berfokus pada kualitas.

Apa yang harus dicari pembeli saat mengevaluasi produsen bushing transformator berdasarkan kualitas prosesnya?

Pembeli harus menanyakan mengenai pengendalian proses pada tahap pembuatan kumparan, pengeringan, impregnasi, dan pengujian. Secara khusus, mereka harus meminta bukti protokol pengeringan yang telah divalidasi, kemampuan pengujian kebocoran parsial, serta dokumentasi uji tipe dari laboratorium terakreditasi. Sebuah produsen yang mampu menyediakan dokumentasi proses terperinci dan catatan pengujian yang dapat dilacak untuk setiap bushing transformator menunjukkan tingkat disiplin kualitas yang secara langsung dapat memprediksi kinerja di lapangan.
