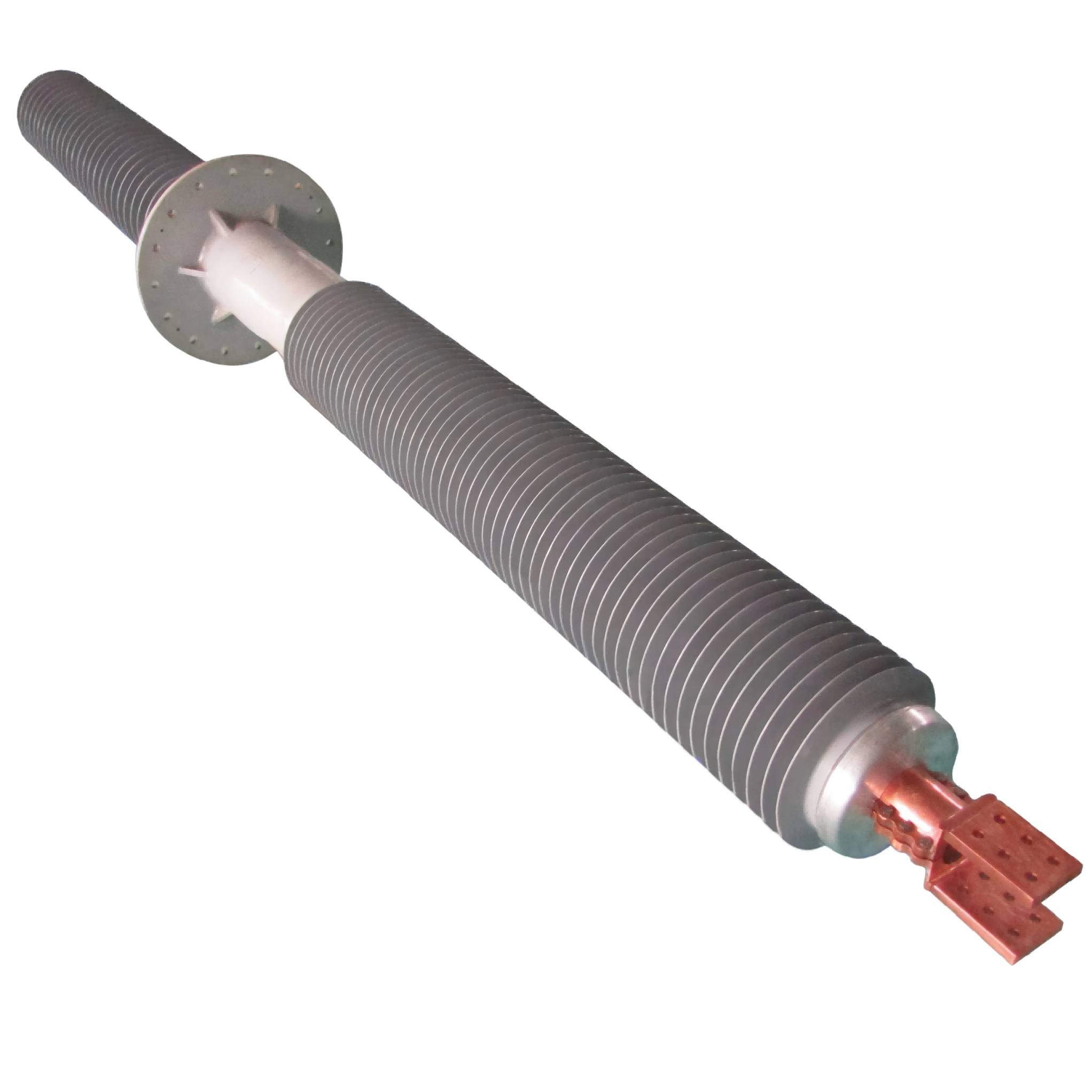

Как проектируются стеновые проходные изоляторы для внутреннего и наружного применения?

Проходной изолятор является критически важным компонентом электрических энергетических систем, обеспечивая необходимую изоляцию и защиту в местах прохождения высоковольтных проводников через конструкционные преграды. Эти специализированные устройства должны выдерживать экстремальные внешние условия, сохраняя при этом электрическую целостность в самых разных областях применения. Понимание принципов проектирования проходных изоляторов раскрывает, как инженеры оптимизируют эти компоненты как для внутренних подстанций, так и для открытых объектов линий электропередачи.

Основная конструкторская задача при разработке любого проходного изолятора заключается в обеспечении баланса между механической прочностью, электрическими характеристиками и устойчивостью к воздействию окружающей среды. Современная энергетическая инфраструктура требует компонентов, способных надёжно функционировать в течение десятилетий без ущерба для безопасности или эффективности системы. Это требование стимулирует непрерывные инновации в области материаловедения, технологий производства и стандартов контроля качества по всей отрасли.

Основные принципы конструкции

Требования к электрической изоляции

Каждый проходной изолятор должен обеспечивать достаточную электрическую изоляцию между находящимся под напряжением проводником и заземлённой конструктивной стеной. Конструкция изоляции зависит от ряда критических факторов, включая рабочее напряжение, номинальный ток и уровень стрессовых воздействий окружающей среды. Инженеры рассчитывают требуемое расстояние по поверхности и расстояние до пробоя на основе степени загрязнения и атмосферных условий в месте установки.

Электрическая прочность изоляционных материалов определяет минимальную толщину стенки и общую геометрию сборки проходного изолятора. Фарфор, полимерные композиты и стеклянные материалы обладают каждое своими уникальными преимуществами в зависимости от конкретных требований применения. Современное вычислительное моделирование помогает оптимизировать распределение электрического поля для предотвращения коронного разряда и пробоя по поверхности.

Циклические изменения температуры создают дополнительные механические напряжения в изоляционных материалах, особенно на границе раздела между различными компонентами. Коэффициенты теплового расширения должны быть тщательно согласованы, чтобы предотвратить механическое разрушение в рабочем диапазоне температур. Современные конструкции проходных изоляторов включают гибкие уплотнительные системы, компенсирующие тепловые деформации при одновременном сохранении герметичности и защиты от атмосферных воздействий.

Соображения механической прочности

Механическая конструкция проходного изолятора должна выдерживать значительные нагрузки от веса токопроводника, теплового расширения, сейсмической активности и ветровой нагрузки. Нагрузка на консоль создаёт наиболее сложные условия напряжённого состояния, требуя прочных креплений и правильного распределения нагрузок. Метод конечных элементов помогает инженерам оптимизировать геометрию конструкции для минимизации концентрации напряжений.

Выбор материала для токопроводящей трубы обычно предполагает использование высокопрочных алюминиевых сплавов или медных материалов, обеспечивающих превосходную электропроводность при сохранении необходимых механических свойств. Фланец крепления проходного изолятора должен равномерно распределять нагрузки по несущей конструкции, не создавая локальных зон повышенных напряжений, которые могут привести к усталостному разрушению.

Динамическая нагрузка от токов короткого замыкания и коммутационных операций может вызывать экстремальные механические напряжения в сборке проходного изолятора. Способность выдерживать токи короткого замыкания требует тщательного учёта электромагнитных сил и их взаимодействия с механической системой крепления. Надлежащие запасы прочности в конструкции обеспечивают надёжную работу даже в условиях аварийных режимов эксплуатации.

Внутренний Применение Характеристики

Преимущества контролируемой среды

Установка проходных изоляторов внутри помещений выгодно отличается стабильными климатическими условиями, что снижает влияние многих внешних факторов нагрузки. Колебания температуры остаются умеренными по сравнению с наружными применениями, обеспечивая более предсказуемые циклы термического расширения и сжатия. Отсутствие прямого солнечного излучения, атмосферных осадков и ветровой нагрузки упрощает требования к конструкции средств защиты от воздействия окружающей среды.

Накопление загрязнений, как правило, происходит с меньшей интенсивностью во внутренних помещениях, что позволяет использовать более короткие пути утечки и более компактные конструкции. Однако на промышленных объектах могут образовываться специфические загрязнители, требующие особого внимания при выборе материалов и обработке поверхностей. Наличие регулярного доступа для технического обслуживания обеспечивает возможность проведения периодической очистки и осмотров, что продлевает срок службы оборудования.

Требования пожарной безопасности зачастую определяют выбор конкретных материалов для проходных изоляторов, применяемых внутри помещений. Огнестойкость и низкое дымообразование становятся критически важными характеристиками, особенно в замкнутых распределительных устройствах и подземных установках. Соответствие строительным нормам и стандартам электробезопасности формирует общий подход к проектированию решений для внутреннего применения.

Стратегии оптимизации пространства

Внутренние установки часто связаны с ограничениями по занимаемому пространству, что требует компактных конструкций проходных изоляторов для стен без ущерба для их эксплуатационных характеристик. Модульные методы строительства позволяют создавать индивидуальные конфигурации, которые легко вписываются в существующие строительные конструкции и при этом обеспечивают соблюдение необходимых электрических зазоров. Стандартизированные монтажные интерфейсы упрощают как первоначальную установку, так и последующее техническое обслуживание.

Интеграция систем мониторинга становится более практичной во внутренних помещениях, где имеется лёгкий доступ к электропитанию и инфраструктуре связи. Умные проходные изоляторы для стен оснащаются датчиками контроля температуры, частичных разрядов и механических вибраций. Такая функциональность позволяет реализовывать стратегии предиктивного технического обслуживания, оптимизирующие использование активов.

Эстетические соображения могут влиять на выбор конструкции для внутренних применений, особенно в коммерческих или учрежденческих помещениях, где проходной изолятор остаётся видимым для occupants здания. Чистый и профессиональный внешний вид требует внимания к отделке поверхностей и общим пропорциям при соблюдении стандартов электрических характеристик.

Проблемы применения на открытом воздухе

Требования к устойчивости к погодным условиям

Конструкции проходных изоляторов для наружного применения должны выдерживать экстремальные погодные условия, включая циклические изменения температуры, ультрафиолетовое излучение, ветровые нагрузки, образование льда и атмосферные осадки. Эти внешние воздействия требуют тщательного подбора материалов и применения защитных покрытий, обеспечивающих стабильность характеристик в течение десятилетий эксплуатации. Полимерные материалы часто содержат УФ-стабилизаторы и гидрофобные поверхностные покрытия для предотвращения деградации.

Молниезащита становится критически важным аспектом для наружных установок и требует применения ограничителей перенапряжения и правильных систем заземления. Конструкция проходного изолятора должна обеспечивать возможность крепления оборудования для защиты от молнии при соблюдении необходимых электрических расстояний. Согласование между стенной изолятор системой защиты и общей системой молниезащиты подстанции обеспечивает всестороннее покрытие.

Требования к сейсмостойкому проектированию значительно различаются в зависимости от географического положения и местных строительных норм. В зонах с высокой сейсмической активностью требуются гибкие системы крепления и усиленные конструктивные соединения, способные выдерживать колебания грунта без разрушения. Динамический анализ помогает оптимизировать собственные частотные характеристики, чтобы избежать резонансных условий во время землетрясений.

Управление загрязнениями

Накопление загрязнений на наружных поверхностях проходных изоляторов стенового исполнения создаёт наиболее серьёзную долгосрочную проблему надёжности. Морская соль в прибрежных районах, промышленные выбросы и сельскохозяйственная пыль способствуют загрязнению поверхности, что снижает напряжение пробоя по поверхности. Увеличенные требования к длине пути утечки и специальные профили поверхности помогают поддерживать достаточный уровень изоляции.

Гидрофобные покрытия поверхности обеспечивают образование отдельных капель воды вместо сплошной плёнки, сохраняя более высокое поверхностное сопротивление в условиях повышенной влажности. Для поддержания эффективности такие покрытия требуют периодического обновления в течение всего срока службы. В некоторых современных конструкциях проходных изоляторов стенового исполнения используются самоочищающиеся поверхности, что снижает потребность в техническом обслуживании.

Меры по защите дикой природы становятся необходимыми для наружных установок, чтобы предотвратить контакт с животными, который может привести к отключениям или повреждению оборудования. Защитные устройства от птиц, барьеры от животных и правильное проектирование зазоров помогают свести к минимуму инциденты, связанные с дикой природой. Эти защитные меры должны бесшовно интегрироваться в конструкцию проходного изолятора без ухудшения его электрических характеристик.

Критерии отбора материала

Свойства изоляционного материала

Фарфор остаётся традиционным выбором для изоляторов проходных изоляторов благодаря своим превосходным электрическим свойствам, механической прочности и длительному сроку службы. Однако хрупкость фарфора и его уязвимость к вандализму стимулировали разработку альтернативных материалов. Современные фарфоровые составы включают усовершенствованные глазуровочные системы, повышающие устойчивость к загрязнениям и механическую долговечность.

Композитные полимерные изоляторы обеспечивают значительные преимущества в сейсмоопасных регионах и в областях применения, где важна снижение массы. Корпуса из силиконовой резины и этиленпропилендиенового каучука (EPDM) обладают превосходными гидрофобными свойствами, а также устойчивостью к образованию токопроводящих дорожек и эрозии. Армированный волокном пластиковый стержень обеспечивает механическую прочность при сохранении небольшой массы.

Стеклянные изоляторы представляют собой промежуточный вариант, объединяющий многие преимущества как фарфоровых, так и полимерных материалов. Закалённое стекло обеспечивает хорошую механическую прочность и электрические характеристики, а также обладает определёнными преимуществами в плане стабильности производственного процесса. Гладкая поверхность стекла облегчает очистку и снижает накопление загрязнений во многих эксплуатационных средах.

Материалы для проводников и крепёжных деталей

Алюминиевые токопроводящие трубки доминируют в современных конструкциях проходных изоляторов благодаря превосходному соотношению электропроводности к массе и стойкости к коррозии. Правильный выбор сплава обеспечивает достаточные механические свойства при сохранении электрических характеристик. Поверхностные обработки и защитные покрытия увеличивают срок службы в агрессивных средах.

Для компонентов крепежа требуется тщательный подбор материалов, чтобы обеспечить гальваническую совместимость и предотвратить коррозию на границах контакта разнородных металлов. Крепёжные изделия из нержавеющей стали и кронштейны из оцинкованной стали обеспечивают долговечную надёжность при разумных затратах. Подбор подходящих материалов для прокладок гарантирует герметичность уплотнений в течение всего срока службы.

Заземляющие соединения используют материалы с высокой электропроводностью и соответствующей защитой от коррозии. Медные или алюминиевые заземляющие шины должны обеспечивать низкое сопротивление соединений даже при термических циклах и механической вибрации. Термитная сварка или компрессионные соединения обеспечивают надёжную долгосрочную эксплуатацию в критически важных заземляющих приложениях.

Методы Испытаний И Валидации

Испытания электрической производительности

Комплексные электрические испытания подтверждают работоспособность проходных изоляторов в нормальных и аварийных режимах эксплуатации. Испытания на электрическую прочность изоляции проверяют её целостность при напряжениях, значительно превышающих номинальные рабочие значения. Испытания при промышленной частоте и импульсные испытания моделируют различные типы электрических нагрузок, возникающих в процессе эксплуатации.

Испытания на частичные разряды выявляют потенциальные слабые места в системе изоляции до того, как они перерастут в полные отказы. Современное испытательное оборудование способно обнаруживать чрезвычайно низкие уровни активности частичных разрядов, что позволяет осуществлять контроль качества в процессе производства и приемочные испытания при монтаже. Испытания на нагрев обеспечивают достаточную способность к пропусканию тока без чрезмерного нагрева.

Испытания на напряжение возникновения короны определяют начало коронного разряда при различных климатических условиях. Эта информация помогает установить надлежащие требования к воздушным зазорам и подтверждает эффективность формирования электродов для минимизации концентрации электрического поля. Испытания на радиопомехи обеспечивают соответствие требованиям электромагнитной совместимости.

Механические и экологические испытания

Протоколы механических испытаний подтверждают работоспособность проходных изоляторов при статических и динамических нагрузках. Испытания на изгиб консольной нагрузкой моделируют механические силы, возникающие при подключении токопроводов и термическом расширении. Вибрационные испытания оценивают устойчивость к ветровым колебаниям и сейсмической активности.

Экологические испытания подвергают образцы проходных изоляторов ускоренному старению, имитирующему десятилетия эксплуатации на открытом воздухе. Испытания в солевом тумане оценивают коррозионную стойкость, а термоциклирование позволяет оценить влияние перепадов температур. Испытания на воздействие УФ-излучения подтверждают долгосрочную стабильность полимерных материалов и поверхностных покрытий.

Испытания на стойкость к загрязнению оценивают поведение проходных изоляторов в условиях загрязнения с использованием стандартизированных методов испытаний в солевом тумане. Эти испытания помогают установить соответствующие требования к длине пути утечки и подтвердить эффективность гидрофобных поверхностных покрытий. Испытания при многофакторных воздействиях объединяют электрические, механические и экологические факторы для оценки общей надёжности.

Рассмотрения по установке и обслуживанию

Правильная практика установки

Правильная установка проходных изоляторов требует тщательного соблюдения точности монтажного выравнивания, требований к крутящему моменту и процедур герметизации. Несоосность может вызвать концентрацию напряжений, приводящую к преждевременному отказу, а неправильная герметизация допускает проникновение влаги, что ухудшает электрические характеристики. Монтажные бригады обязаны строго соблюдать технические требования производителя и отраслевые передовые практики.

Установка системы заземления обеспечивает эффективные пути прохождения токов короткого замыкания и защиту от молнии. Правильные методы соединения и защита от коррозии обеспечивают низкое сопротивление заземления на протяжении всего срока службы. Испытания при монтаже подтверждают электрические характеристики и механическую целостность до ввода в эксплуатацию.

Контроль качества при монтаже включает проверку соблюдения требуемых зазоров, моментов затяжки соединений и эффективности герметизации. Документирование параметров монтажа предоставляет ценную информацию для последующего технического обслуживания и устранения неисправностей. Фотодокументация помогает отслеживать изменения конфигурации и историю технического обслуживания.

Программы профилактического обслуживания

Регулярные программы осмотра позволяют выявлять возникающие проблемы до того, как они приведут к перерывам в работе. Визуальные осмотры позволяют обнаружить трещины, загрязнения, коррозию и другие признаки деградации, требующие внимания. Тепловизионные обследования выявляют «горячие точки», указывающие на плохие соединения или перегрузку.

Процедуры очистки удаляют загрязнения, накапливающиеся на поверхностях проходных изоляторов со временем. Очистка под высоким давлением и применение специализированных чистящих составов восстанавливают поверхностные свойства и продлевают срок службы. Частота очистки зависит от уровня локального загрязнения и условий окружающей среды.

Контроль работоспособности с помощью переносного испытательного оборудования позволяет отслеживать состояние проходных изоляторов во времени. Измерения сопротивления изоляции, определение тангенса угла диэлектрических потерь и мониторинг частичных разрядов обеспечивают количественную оценку электрического состояния. Анализ трендов помогает спрогнозировать момент, когда может потребоваться техническое обслуживание или замена.

Часто задаваемые вопросы

Какие факторы определяют выбор подходящей конструкции проходного изолятора для конкретного применения?

Выбор конструкции проходного изолятора зависит от нескольких критических факторов, включая рабочее напряжение, номинальный ток, условия окружающей среды, сейсмические требования и ограничения по месту установки. Для внутренних применений, как правило, допустимы более компактные конструкции благодаря контролируемым условиям окружающей среды, тогда как для наружных установок требуется усиленная защита от атмосферных воздействий и увеличенные пути утечки. Конкретный уровень загрязнения на месте монтажа определяет требуемую площадь поверхности и профиль конструкции изоляционных компонентов.

Как выбор материалов влияет на эксплуатационные характеристики и срок службы проходного изолятора?

Выбор материала существенно влияет как на электрические характеристики, так и на срок службы проходных изоляторов. Фарфоровые изоляторы обеспечивают превосходные электрические свойства и проверенную надёжность, однако в сейсмоопасных регионах они могут быть подвержены механическим повреждениям. Полимерные композитные материалы обладают улучшенными механическими свойствами и меньшим весом, но для наружного применения требуют тщательной стабилизации против ультрафиолетового излучения. Выбор материала токопроводящей части влияет как на электрические характеристики, так и на тепловые свойства: алюминиевые сплавы обеспечивают оптимальный баланс между электропроводностью и механической прочностью.

Какие требования к техническому обслуживанию предъявляются к различным типам проходных изоляторов?

Требования к техническому обслуживанию значительно различаются в зависимости от того, установлены ли проходные изоляторы на стенах внутри помещений или на улице. Для наружных устройств требуется регулярная очистка для удаления загрязнений, периодический осмотр систем уплотнения, а также контроль гидрофобных покрытий поверхности. Внутренние установки, как правило, требуют менее частого технического обслуживания, однако необходимо учитывать влияние качества воздуха и обеспечивать надлежащую вентиляцию. Все типы проходных изоляторов выигрывают от периодических электрических испытаний и термоконтроля для выявления развивающихся неисправностей до того, как они приведут к перерывам в работе.

Как условия окружающей среды влияют на проектные характеристики проходных изоляторов?

Экологические условия напрямую влияют на требования к конструкции проходных изоляторов, особенно при наружной установке. В районах с высоким уровнем загрязнения требуется увеличенное расстояние по поверхности и специальные методы обработки поверхности для поддержания достаточного уровня изоляции. Для прибрежных зон необходима усиленная защита от коррозии и применение материалов, устойчивых к воздействию соли. В регионах с экстремальными температурами требуются материалы и герметизирующие системы, способные выдерживать значительные термические циклы без деградации. В сейсмоопасных зонах необходимы гибкие крепёжные системы и усиленные конструктивные соединения для противодействия колебаниям грунта.
