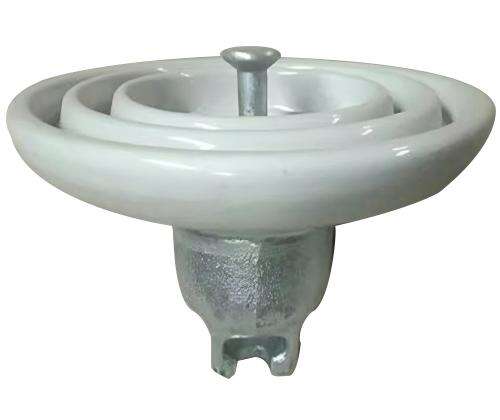

Почему фарфоровые изоляторы до сих пор используются в линиях сверхвысокого напряжения?

Линии передачи сверхвысокого напряжения представляют собой основу современной электрической инфраструктуры, обеспечивая передачу огромных объёмов электрической энергии на большие расстояния с минимальными потерями. В основе этих критически важных систем лежит технология, выдержавшая испытание временем — фарфоровый изолятор. Несмотря на достижения в области материаловедения и появление полимерных альтернатив, технология фарфоровых изоляторов продолжает доминировать в приложениях сверхвысокого напряжения по всему миру. Эти керамические изделия доказали свою надёжность десятилетиями эксплуатации в самых сложных электрических условиях — от пустынной жары до арктического холода — сохраняя свои изоляционные свойства и одновременно выдерживая колоссальные механические нагрузки.

Основные свойства фарфоровых изоляторов в высоковольтных приложениях

Электрическая прочность и электрические характеристики

Исключительная электрическая прочность материалов фарфоровых изоляторов делает их идеально подходящими для систем передачи сверхвысокого напряжения, работающих при напряжении 345 кВ и выше. Электрическая прочность фарфора обычно составляет от 10 до 20 кВ на миллиметр, что позволяет инженерам проектировать изоляторы, способные выдерживать электрические нагрузки, разрушающие другие материалы. Такая высокая электрическая прочность обусловлена кристаллической структурой обожжённого фарфора, которая обеспечивает однородность материала и минимальное содержание примесей, способных ухудшить его электрические характеристики.

Электрические свойства фарфоровых изоляторов остаются стабильными в широком диапазоне температур — это критически важное требование для наружных линий электропередачи. В отличие от некоторых полимерных материалов, электрические характеристики которых могут значительно изменяться при колебаниях температуры, фарфор сохраняет стабильные эксплуатационные показатели в диапазоне от −40 °C до +60 °C. Такая термостабильность обеспечивает надёжную работу в различных климатических условиях — от замёрзшей тундры северной Канады до раскалённых пустынь Ближнего Востока.

Поверхностное удельное сопротивление — ещё один важнейший электрический параметр, в котором фарфоровые изоляторы демонстрируют высокие эксплуатационные качества. Глазированная поверхность фарфора обеспечивает высокое поверхностное сопротивление даже в загрязнённых условиях, что помогает предотвратить перекрытия, способные вызвать аварийные отключения системы. Гладкая, непористая глазурь также способствует самоочищению изоляторов во время дождя, сохраняя их электрические характеристики на протяжении длительного срока службы.

Механическая прочность и грузоподъемность

Линии электропередачи сверхвысокого напряжения подвергают изоляторы колоссальным механическим нагрузкам, включая вес проводов, ветровую нагрузку и силы, вызванные тепловым расширением. Одна керамическая изоляционная единица в подвесной гирлянде может быть рассчитана на нагрузки свыше 120 кН при одновременном сохранении её электрической целостности. Прочность керамики на сжатие, как правило, превышающая 500 МПа, обеспечивает необходимую механическую основу для этих требовательных применений.

Производственный процесс керамических изоляционных компонентов предусматривает тщательный контроль состава глины, температур обжига и скоростей охлаждения для оптимизации механических свойств. Высококачественная керамика обладает превосходной стойкостью к ударам и вибрации — характеристиками, критически важными для применения на линиях электропередачи, где аэродинамическая (эолиановая) вибрация и «галопирование» проводов могут подвергать изоляторы миллионам циклов нагрузки в течение всего срока их службы.

Конструкции фарфоровых изоляторов включают коэффициенты запаса прочности, учитывающие экстремальные нагрузки, в том числе гололёд, сильные ветры и сейсмические воздействия. Хрупкость фарфора, которую иногда рассматривают как ограничение, на самом деле обеспечивает предсказуемый характер разрушения, позволяя бригадам технического обслуживания выявлять и заменять повреждённые элементы до возникновения катастрофических отказов.

Производственное совершенство и контроль качества при изготовлении фарфоровых изоляторов

Выбор и обработка сырья

Производство высококачественных компонентов фарфоровых изоляторов начинается с тщательного отбора и обработки исходных материалов. Производители, как правило, используют смесь каолиновой глины, полевого шпата и кварцевого песка с точным контролем распределения частиц по размерам и химического состава. Каолин обеспечивает пластичность для формовки, полевой шпат выполняет функцию флюса при обжиге, а кварц придаёт готовому фарфоровому изолятору механическую прочность.

На передовых производственных предприятиях применяются сложные меры контроля качества на всех этапах производственного процесса. Исходные материалы проходят тщательное испытание на химическую чистоту, размер частиц и содержание влаги перед их допуском к использованию. Процесс смешивания осуществляется с помощью компьютеризированных систем, обеспечивающих стабильный состав во всех партиях продукции и минимизирующих отклонения, которые могут повлиять на электрические или механические свойства готовых фарфоровых изоляторов.

Формовка фарфорового корпуса осуществляется методами прессования или точения в зависимости от конкретной конструкции изолятора. Современные предприятия используют автоматизированные системы, обеспечивающие строгое соблюдение предельных отклонений по размерам и равномерную толщину стенок по всему профилю фарфорового изолятора. Такая стабильность является ключевым условием для обеспечения предсказуемых электрических и механических характеристик в эксплуатации.

Процессы обжига и глазурования

Процесс обжига представляет собой наиболее критическую фазу производства фарфоровых изоляторов, в ходе которой формованное глиняное тело превращается в плотный стекловидный керамический материал. Обжиговые печи работают при температурах, как правило, от 1250 °C до 1350 °C, с тщательно контролируемыми циклами нагрева и охлаждения, которые могут продолжаться несколько дней. Такой продолжительный процесс обжига обеспечивает полную стекловидность и одновременно минимизирует внутренние напряжения, способные привести к преждевременному отказу.

Глазурование придаёт фарфоровому изолятору характерную гладкую поверхность и улучшает его электрические свойства. Состав глазури подбирается таким образом, чтобы коэффициент термического расширения глазури соответствовал коэффициенту термического расширения фарфорового корпуса, предотвращая появление сетки трещин или отслаивания глазури, которые могут нарушить эксплуатационные характеристики. Для достижения требуемого качества поверхности и электрических характеристик может наноситься несколько слоёв глазури.

Контроль качества в процессе обжига включает непрерывный мониторинг температуры печи, состава атмосферы и скорости охлаждения. Современные производственные мощности используют компьютеризированные системы управления печами, которые обеспечивают строго заданные температурные профили и автоматически корректируют параметры обжига для компенсации колебаний внешних условий или свойств исходных материалов.

Сравнительные преимущества по сравнению с альтернативными технологиями изоляторов

При оценке технологий изоляторов для применения в системах сверхвысокого напряжения энергоснабжающие организации должны учитывать несколько факторов, включая электрические характеристики, механическую прочность, стойкость к воздействию окружающей среды и совокупную стоимость жизненного цикла. фарфоровый изолятор постоянно демонстрирует превосходные показатели по этим ключевым параметрам, что объясняет его неизменное лидерство в самых требовательных областях линий электропередачи.

Экологическая долговечность и устойчивость к погодным условиям

Материалы фарфоровых изоляторов обладают исключительной стойкостью к воздействию окружающей среды и сохраняют свои свойства в течение десятилетий при экспозиции ультрафиолетовому излучению, циклическим изменениям температуры и химическому загрязнению. В отличие от полимерных изоляторов, которые могут подвергаться эрозии поверхности и образованию токопроводящих следов в условиях сильного загрязнения, поверхность фарфоровых изоляторов остаётся стабильной и сохраняет свои электрические характеристики на протяжении всего срока службы.

Керамическая природа фарфора обеспечивает естественную устойчивость к биологическому воздействию, предотвращая рост грибков или бактерий, способных ухудшить эксплуатационные характеристики изоляторов. Эта биологическая стойкость особенно важна в тропическом климате, где высокая влажность и температура создают благоприятные условия для развития органических микроорганизмов на поверхности изоляторов.

Фарфоровые изоляторы обладают превосходной стойкостью к кислотным дождям и промышленным загрязнителям, которые со временем могут вызывать деградацию других материалов. Химическая инертность обожженного фарфора предотвращает реакции с атмосферными загрязнителями, обеспечивая стабильную работу даже в условиях сильно загрязнённых промышленных зон.

Долгосрочная производительность и надежность

Опыт эксплуатации фарфоровых изоляторов, насчитывающий более 70 лет, предоставляет ценные данные о долгосрочных показателях надёжности и работоспособности. Многие первоначальные установки фарфоровых изоляторов по-прежнему обеспечивают надёжную работу, что подтверждает исключительную долговечность этой технологии. Доказанная эффективность позволяет энергокомпаниям с уверенностью выбирать фарфоровые изоляторы для новых проектов сверхвысокого напряжения.

Предсказуемые характеристики старения фарфора позволяют энергокомпаниям разрабатывать эффективные программы технического обслуживания на основе многолетнего опыта эксплуатации в реальных условиях. В отличие от новых технологий, поведение которых в долгосрочной перспективе может быть менее изучено, эксплуатационные характеристики фарфоровых изоляторов можно точно прогнозировать на основе обширных исторических данных, полученных при аналогичных применениях и в схожих условиях.

Механизмы отказов фарфоровых изоляторов хорошо изучены и обычно связаны с видимыми повреждениями, которые могут быть выявлены при плановых осмотрах. Данная особенность позволяет бригадам технического обслуживания своевременно обнаруживать и заменять повреждённые элементы до того, как они вызовут отключения в системе, что способствует общей надёжности линий электропередачи.

Экономические аспекты и анализ стоимости жизненного цикла

Конкурентоспособность первоначальной стоимости

Хотя стоимость фарфоровых изоляторов может быть выше по сравнению с некоторыми альтернативными технологиями, их превосходные эксплуатационные характеристики и увеличенный срок службы зачастую обеспечивают более низкую стоимость владения в течение всего жизненного цикла. Производственная инфраструктура для изготовления фарфора хорошо развита во всём мире, что обеспечивает конкурентоспособные цены и надёжные цепочки поставок для энергоснабжающих организаций по всему миру.

Стандартизированный характер конструкций фарфоровых изоляторов позволяет энергоснабжающим организациям воспользоваться преимуществами эффекта масштаба и взаимозаменяемости компонентов. Стандартные подвесные и натяжные изоляторы могут поставляться разными производителями, что способствует формированию конкурентных цен и гарантирует наличие запасных частей на протяжении всего срока службы изоляторов.

Транспортные и монтажные расходы на системы фарфоровых изоляторов минимизируются за счёт оптимизированных методов упаковки и обращения, разработанных на основе многолетнего отраслевого опыта. Прочность фарфора позволяет применять эффективные методы транспортировки, которые неприемлемы для более хрупких технологий изоляторов.

Экономика обслуживания и замены

Продолжительный срок службы фарфоровых изоляторов, зачастую превышающий 50 лет, существенно снижает затраты на замену в течение всего жизненного цикла по сравнению с технологиями, имеющими более короткий срок службы. Такая долговечность особенно ценна для линий электропередачи в удалённых районах, где затраты на доступ к объектам для проведения технического обслуживания и замены являются значительными.

Требования к техническому обслуживанию систем фарфоровых изоляторов хорошо известны и обычно включают периодическую очистку и визуальный осмотр. Предсказуемость характеристик фарфора позволяет энергоснабжающим организациям оптимизировать графики технического обслуживания и распределение ресурсов, снижая общие эксплуатационные расходы.

Возможность вторичной переработки фарфоровых материалов в конце срока службы обеспечивает дополнительные экономические и экологические преимущества. Изношенные фарфоровые изоляторы могут быть дроблены и использованы в качестве заполнителя в строительных применениях, что позволяет исключить расходы на утилизацию и получать выручку от восстановления материалов.

Технические характеристики и стандарты проектирования для применения в сверхвысоковольтных сетях

Международные стандарты и требования к испытаниям

Конструкции фарфоровых изоляторов для применения в сверхвысоковольтных сетях должны соответствовать строгим международным стандартам, включая стандарты IEC 60383 и серию стандартов IEEE C29. Эти спецификации определяют допуски по габаритным размерам, требования к электрическим характеристикам и критерии механической прочности, обеспечивающие надёжную работу в сложных системах передачи электроэнергии.

Процедуры типовых испытаний для фарфоровых изоляторов включают испытания на выдерживание промышленной частоты в условиях увлажнения, импульсные испытания напряжением и механические испытания нагрузкой, подтверждающие работоспособность в экстремальных условиях. Эти комплексные программы испытаний подтверждают запасы прочности и коэффициенты безопасности, заложенные в технические требования к фарфоровым изоляторам.

Обеспечение качества в ходе производства включает регулярную проверку электрических и механических свойств на образцах из каждой партии продукции. Такие испытания гарантируют, что технологические отклонения при изготовлении не скажутся на эксплуатационных характеристиках поставляемых энергоснабжающим организациям фарфоровых изоляторов.

Оптимизация конструкции для конкретных применений

Современные конструкции фарфоровых изоляторов используют передовое вычислительное моделирование для оптимизации профиля ребер (изоляционных юбок) применительно к конкретным условиям загрязнения. Метод конечных элементов позволяет инженерам минимизировать концентрацию электрического напряжения и одновременно максимизировать эффективность работы в загрязнённой среде за счёт тщательного проектирования геометрии ребер.

Модульная конструкция гирлянд подвесных изоляторов позволяет инженерам настраивать электрические и механические характеристики для конкретных применений путём изменения количества и типа фарфоровых изоляторных элементов в каждой гирлянде. Такая гибкость обеспечивает оптимизированные конструкции для различных уровней напряжения, условий окружающей среды и требований к механической нагрузке.

Современные фарфоровые составы продолжают совершенствоваться: в них внедряются новые материалы и технологические методы обработки, повышающие эксплуатационные характеристики при сохранении проверенной надёжности, благодаря которой фарфор остаётся предпочтительным материалом для применения в сверхвысоковольтных системах.

Перспективные разработки в области технологии фарфоровых изоляторов

Передовые материалы и инновации в производстве

Исследовательские и опытно-конструкторские работы продолжаются с целью совершенствования технологии фарфоровых изоляторов за счёт достижений в области керамической науки и производственных процессов. Новые фарфоровые композиции с добавлением оксида алюминия обеспечивают повышенную механическую прочность при сохранении превосходных электрических свойств, характерных для традиционных фарфоровых изоляторов.

Инновации в производстве, включая печи с компьютерным управлением и автоматизированные процессы контроля качества, повышают стабильность характеристик и снижают себестоимость производства фарфоровых изоляторов. Эти технологические достижения помогают сохранить конкурентные позиции фарфоровой технологии по сравнению с альтернативными материалами для изоляторов.

Разрабатываются технологии обработки поверхности, направленные на улучшение устойчивости фарфоровых изоляторов к загрязнению без ущерба для фундаментальных характеристик надёжности, благодаря которым фарфор остаётся предпочтительным материалом для критически важных линий электропередачи.

Умные технологии изоляторов и мониторинг состояния

Интеграция технологий мониторинга состояния в традиционные конструкции фарфоровых изоляторов представляет собой новую тенденцию в развитии систем передачи электроэнергии. Встроенные датчики могут обеспечивать данные в реальном времени о работе изоляторов, что позволяет применять стратегии прогнозирующего технического обслуживания для повышения надёжности системы и снижения эксплуатационных затрат.

Беспроводные коммуникационные возможности, интегрированные в сборки фарфоровых изоляторов, позволяют осуществлять удалённый мониторинг критических параметров, включая ток утечки, температуру и механические напряжения. Эти данные позволяют энергоснабжающим организациям оптимизировать графики технического обслуживания и выявлять потенциальные проблемы до того, как они приведут к отключениям в системе.

Прочная природа фарфора обеспечивает идеальную основу для интеграции электронных компонентов с одновременной защитой их от жёстких условий окружающей среды, характерных для применений в линиях электропередачи. Такая совместимость делает фарфоровые изоляторы перспективным решением для будущих применений в «умных» электросетях.

Часто задаваемые вопросы

Что делает фарфоровые изоляторы предпочтительнее полимерных аналогов для применения в установках сверхвысокого напряжения?

Фарфоровые изоляторы обеспечивают превосходную долгосрочную надежность и проверенную эффективность в применениях сверхвысокого напряжения благодаря исключительной диэлектрической прочности, стойкости к воздействию окружающей среды и предсказуемым характеристикам старения. В отличие от полимерных аналогов фарфор сохраняет стабильные электрические свойства на протяжении десятилетий эксплуатации и демонстрирует видимые признаки отказа, что позволяет проводить профилактическое техническое обслуживание. Керамический материал обладает естественной устойчивостью к деградации под действием ультрафиолетового излучения, образованию токопроводящих дорожек и эрозии, что делает его идеальным для самых требовательных линий электропередачи, где отказ недопустим.

Каков ожидаемый срок службы фарфоровых изоляторов в составе воздушных линий электропередачи?

Высококачественные фарфоровые изоляторы, как правило, обеспечивают надежную эксплуатацию в течение 50 лет и более в линиях электропередачи; многие установки превышают 70 лет службы. Исключительная долговечность обусловлена стабильными свойствами керамического материала и его устойчивостью к воздействию окружающей среды. Регулярный осмотр и очистка позволяют ещё больше продлить срок службы, что делает фарфоровые изоляторы одним из наиболее экономически эффективных решений при учёте совокупной стоимости владения.

Существуют ли экологические преимущества использования фарфоровых изоляторов по сравнению с синтетическими аналогами?

Фарфоровые изоляторы обладают значительными экологическими преимуществами, включая полную перерабатываемость в конце срока службы, устойчивость к биологической деградации и отсутствие выбросов вредных веществ при нормальной эксплуатации или утилизации. В процессе производства используются широко распространённые природные материалы, а токсичные побочные продукты не образуются. Кроме того, длительный срок службы фарфоровых изоляторов снижает частоту замены, минимизируя экологическое воздействие от технического обслуживания и потребления материалов в течение всего срока эксплуатации линии электропередачи.

Какие меры контроля качества обеспечивают стабильные эксплуатационные характеристики при производстве фарфоровых изоляторов?

Современное производство фарфоровых изоляторов предусматривает комплексные меры контроля качества, включая тщательное испытание исходных материалов, управление технологическими параметрами с помощью компьютерных систем и всесторонние электрические и механические испытания готовой продукции. Каждая производственная партия подвергается регулярным испытаниям для подтверждения соответствия международным стандартам, а типовые испытания подтверждают работоспособность конструкции в экстремальных условиях. На передовых производственных мощностях используются автоматизированные системы, обеспечивающие стабильный состав и соблюдение размерных допусков на всех этапах производства, что гарантирует надёжную работу изоляторов в критически важных линиях электропередачи.
