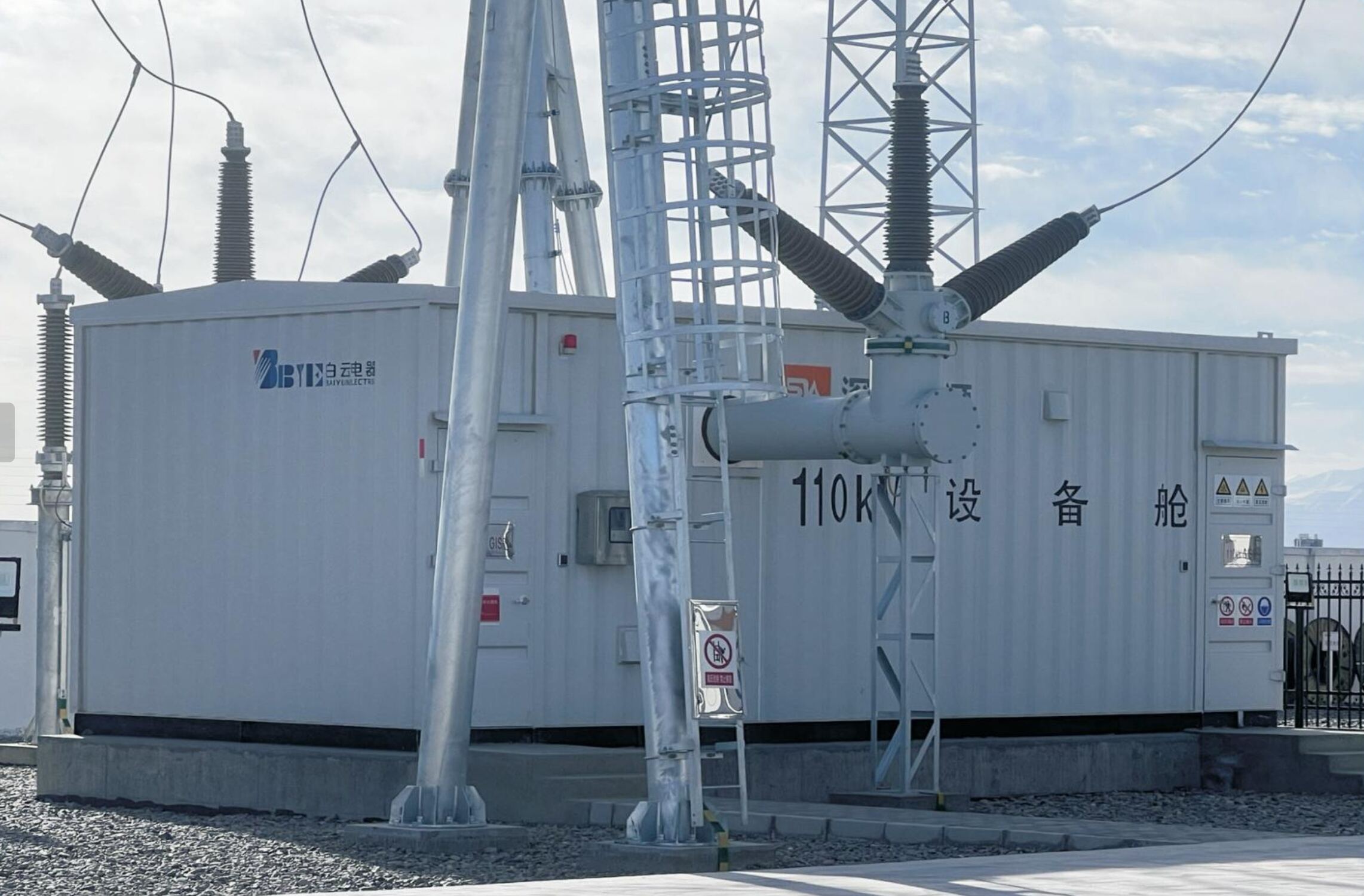

Установочная среда играет ключевую роль при определении точности и производительности электрического измерительного оборудования в энергосистемах. Такие факторы окружающей среды, как колебания температуры, уровень влажности, электромагнитные помехи и механические вибрации, могут существенно влиять на точность измерений и долгосрочную надёжность оборудования. Понимание этих внешних воздействий имеет первостепенное значение для инженеров и техников, которым необходимо поддерживать оптимальную производительность системы, обеспечивая при этом соответствие отраслевым стандартам и нормам безопасности.
Влияние температуры на точность измерений
Тепловое расширение и свойства материалов
Колебания температуры напрямую влияют на физические свойства материалов, используемых в электрических измерительных приборах. При воздействии экстремальных температур основные материалы и обмоточные проводники трансформатора тока подвергаются тепловому расширению или сжатию, что может изменить магнитную проницаемость и характеристики электрического сопротивления. Эти изменения приводят к отклонениям коэффициента трансформации и могут вызывать погрешности измерений, которые накапливаются со временем, если не обеспечить надлежащий контроль окружающей среды.
Магнитные материалы сердечника особенно чувствительны к изменениям температуры, поскольку их характеристики магнитной проницаемости изменяются при термических колебаниях. Повышение температуры, как правило, снижает магнитную проницаемость, тогда как понижение температуры может её повысить, что приводит к соответствующим изменениям коэффициента трансформации тока. Эта зависимость от температуры требует тщательного учёта при планировании монтажа, особенно в наружных условиях, где перепады температур могут быть значительными в разные сезоны.
Методы компенсации и конструктивные соображения
Современные конструкции трансформаторов тока включают механизмы температурной компенсации для минимизации снижения точности в пределах рабочих температурных диапазонов. К таким методам компенсации относятся специализированные магнитопроводы из материалов с повышенной термостабильностью, обмотки с температурной компенсацией и защитные корпуса, предназначенные для поддержания стабильной внутренней температуры. Выбор соответствующего метода компенсации зависит от конкретных условий эксплуатации и требуемого класса точности измерительной системы.
Руководства по установке обычно указывают допустимые температурные диапазоны для обеспечения оптимальной работы; для большинства прецизионных устройств требуемая температура окружающей среды составляет от минус сорока до плюс семидесяти градусов Цельсия. Превышение этих температурных пределов может привести к необратимому повреждению трансформатора тока или вызвать необратимые изменения его точностных характеристик, поэтому правильная оценка условий окружающей среды имеет решающее значение на этапе проектирования любого проекта электромонтажных работ.
Влияние влажности и влаги
Механизмы деградации изоляции
Высокий уровень влажности представляет значительные риски для точности и долговечности электрического измерительного оборудования вследствие различных механизмов деградации. Проникновение влаги может нарушить целостность изоляционных материалов, что приводит к снижению диэлектрической прочности и увеличению токов утечки, влияющих на точность измерений. Наличие конденсата на внутренних компонентах создаёт проводящие пути, способные вызывать частичные разряды, что в конечном итоге приводит к пробою изоляции и ошибкам измерений.
Гигроскопичные материалы, используемые при изготовлении трансформаторов тока, могут поглощать влагу из окружающей среды, вызывая изменения размеров и изменение электрических свойств. Этот процесс поглощения влаги особенно проблематичен при установке в прибрежных зонах или в тропическом климате, где относительная влажность часто превышает рекомендованные пределы. Постепенная деградация систем изоляции под воздействием влаги зачастую проявляется в виде дрейфа точности со временем, а не в виде немедленного отказа.
Защитные меры и технологии герметизации
Эффективная защита от влаги требует комплексных стратегий герметизации, предотвращающих проникновение воды при одновременном обеспечении компенсации теплового расширения и сжатия. К передовым технологиям герметизации относятся герметичные корпуса, системы вентиляции с осушителями и специализированные материалы для прокладок, сохраняющие свою целостность в течение циклов изменения температуры. При выборе соответствующих методов защиты необходимо учитывать конкретные условия окружающей среды и степень критичности требований к точности измерений.
Регулярные программы технического обслуживания должны включать контроль влажности и осмотр систем герметизации для обеспечения непрерывной защиты от деградации, вызванной воздействием влаги. В условиях чрезвычайно высокой влажности может потребоваться внедрение систем контроля окружающей среды, таких как осушители или обогреваемые корпуса, чтобы поддерживать оптимальную работоспособность прецизионного измерительного оборудования на протяжении всего срока его эксплуатации.
Соображения, связанные с электромагнитными помехами
Влияние внешних полей на точность
Электромагнитные помехи от близлежащего электрического оборудования, линий электропередачи или промышленных машин могут существенно влиять на точность систем измерения тока. Внешние магнитные поля могут взаимодействовать с магнитной цепью трансформатор тока , вызывая дополнительный магнитный поток, который изменяет коэффициент трансформации и вносит погрешности измерения. Величина этих эффектов зависит от напряжённости поля, частотных характеристик и относительного расположения источника помех.
Электромагнитные помехи высокой частоты также могут индуцировать токи во вторичных обмотках, не пропорциональные первичному току, что приводит к погрешностям измерения, особенно в прецизионных приложениях. Близкое расположение коммутационного оборудования, преобразователей частоты или систем связи может создавать электромагнитную обстановку, превышающую уровни помехоустойчивости, установленные для стандартных измерительных устройств, что требует применения дополнительных защитных мер или специализированных конструкций оборудования.
Экранирование и методы монтажа
Обеспечение эффективной электромагнитной совместимости требует тщательного соблюдения правил монтажа и применения соответствующих мер экранирования. Правильные системы заземления, экранированные кабели, а также стратегическое размещение измерительного оборудования относительно источников помех позволяют значительно снизить влияние электромагнитных возмущений на точность измерений. В средах с высокой напряжённостью электромагнитного поля может потребоваться использование ферромагнитных экранов или увеличение расстояния между оборудованием и источниками помех.
Стандарты установки содержат рекомендации по минимальным расстояниям размещения от потенциальных источников помех и определяют требования к заземлению, способствующие минимизации эффектов электромагнитной связи. Для установок в особенно сложных электромагнитных средах — например, на промышленных объектах с мощными двигателями или на объектах возобновляемой энергетики с преобразователями силовой электроники — может потребоваться выбор трансформаторов тока с повышенной устойчивостью к электромагнитным воздействиям.
Механические вибрации и устойчивость
Прочность конструкции при динамических нагрузках
Механические вибрации, возникающие от вращающегося оборудования, сейсмической активности или транспортных средств, могут влиять на точность и надёжность установки трансформаторов тока. Постоянное воздействие вибраций может привести к ослаблению соединений, механическому износу компонентов и постепенному смещению внутренних элементов, что изменяет характеристики магнитной цепи. Эти механические эффекты, как правило, развиваются постепенно со временем, поэтому их трудно обнаружить без систематических программ мониторинга.
Характеристики резонансной частоты сборок трансформаторов тока необходимо учитывать при их монтаже, чтобы избежать условий, при которых внешние вибрации могут усиливаться за счёт конструкционного резонанса. Правильные системы крепления и методы гашения вибраций являются обязательными для обеспечения точности измерений в установках, подверженных значительным механическим воздействиям, например, расположенных в непосредственной близости от тяжёлого промышленного оборудования или транспортных коридоров.
Системы крепления и методы изоляции
Современные системы крепления включают элементы виброизоляции, которые обеспечивают развязку трансформатора тока от конструкционных вибраций при сохранении электрической связи и соблюдении требований безопасности. Эти системы изоляции должны быть спроектированы с учётом теплового расширения, обеспечивать необходимые зазоры и предоставлять достаточную механическую поддержку при всех ожидаемых нагрузках. Выбор соответствующих методов изоляции зависит от характеристик вибрации и требований к точности измерительного применения.
Регулярный осмотр и техническое обслуживание систем крепления имеют решающее значение для обеспечения сохранения эффективности виброизоляции на протяжении всего срока эксплуатации оборудования. Программы мониторинга должны включать оценку целостности крепёжных элементов, проверку работоспособности системы виброизоляции и измерение уровней вибрации, чтобы гарантировать их соответствие допустимым пределам, установленным для устанавливаемого трансформатора тока.
Испытания и проверка в условиях окружающей среды
Стандартизированные протоколы испытаний
Комплексные протоколы экологических испытаний обеспечивают соответствие характеристик трансформатора тока заданным требованиям по точности при прогнозируемых условиях эксплуатации. Такие программы испытаний включают циклическое изменение температуры, воздействие влажности, вибрационные испытания и оценку электромагнитной совместимости, что подтверждает работоспособность оборудования во всём диапазоне ожидаемых внешних условий. Стандартизированные методики испытаний обеспечивают единообразные критерии оценки и позволяют сравнивать эксплуатационные характеристики различных вариантов оборудования.
Программы типовых и регулярных испытаний подтверждают соответствие выпускаемого оборудования проектным спецификациям и сохранение стабильности его характеристик в рамках всех серий производства. Результаты экологических испытаний предоставляют важные данные для правильного выбора оборудования и помогают выявить любые особые требования к монтажу или необходимые экологические меры контроля, обеспечивающие оптимальную работу в конкретных условиях эксплуатации.
Полевая проверка и контроль эксплуатационных характеристик
Программы полевой валидации дополняют лабораторные испытания, оценивая реальную производительность оборудования в условиях фактической эксплуатации на протяжении длительного времени. Такие программы мониторинга отслеживают дрейф точности, корреляцию с параметрами окружающей среды и характеристики долгосрочной стабильности, которые могут остаться незамеченными при краткосрочных лабораторных испытаниях. Данные, полученные в ходе полевых валидационных исследований, служат ценной обратной связью для совершенствования проектных спецификаций и практики монтажа.
Системы непрерывного мониторинга могут обеспечить раннее предупреждение о влиянии окружающей среды на точность трансформаторов тока до того, как произойдёт существенное ухудшение характеристик. К передовым технологиям мониторинга относятся беспроводные датчики, отслеживающие температуру, влажность, вибрацию и электрические параметры, что позволяет реализовывать стратегии прогнозирующего технического обслуживания, оптимизирующие эксплуатационные характеристики оборудования и продлевающие срок его службы при соблюдении требований к измерительной точности.
Лучшие практики установки
Оценка места установки и анализ окружающей среды
Тщательная оценка объекта является основополагающим этапом успешной установки трансформаторов тока и долгосрочного поддержания их точности. Анализ условий окружающей среды должен включать характеристику диапазонов температур, уровней влажности, напряжённостей электромагнитных полей, источников вибрации, а также потенциальных проблем загрязнения, которые могут повлиять на работу оборудования. Данные такой оценки служат основой для выбора соответствующих технических характеристик оборудования и мер защиты от воздействия окружающей среды, необходимых для конкретных условий установки.
Мероприятия по подготовке площадки должны учитывать требования к контролю окружающей среды, выявленные на этапе оценки, включая обеспечение надлежащего дренажа, систем контроля температуры, электромагнитного экранирования и изоляции от вибраций при необходимости. Правильная подготовка площадки имеет решающее значение для обеспечения того, чтобы параметры окружающей среды оставались в пределах допустимых значений на протяжении всего срока эксплуатации установки трансформатора тока.
Ввод в эксплуатацию и проверка работоспособности
Комплексные процедуры ввода в эксплуатацию подтверждают соответствие условий окружающей среды проектным требованиям и точности работы трансформатора тока установленным пределам в реальных условиях монтажа. Первоначальное испытание производительности должно обеспечить базовые измерения точности, которые могут использоваться в дальнейшем для сравнения и анализа тенденций. Документирование параметров окружающей среды в ходе ввода в эксплуатацию предоставляет справочные данные для текущего мониторинга и программ технического обслуживания.
Процедуры обеспечения качества при вводе в эксплуатацию должны включать проверку всех мер по охране окружающей среды, подтверждение работоспособности системы мониторинга, а также проверку соответствия методов монтажа действующим стандартам и рекомендациям производителя. Правильно оформленная документация по вводу в эксплуатацию гарантирует, что обслуживающий персонал в будущем будет иметь доступ к необходимой информации, требуемой для поддержания оптимальной работы трансформатора тока на протяжении всего срока его службы.
Часто задаваемые вопросы
Какой температурный диапазон допустим для установки трансформатора тока
Большинство современных трансформаторов тока предназначены для точной работы в диапазоне температур окружающей среды от минус сорока до плюс семидесяти градусов Цельсия, хотя конкретные диапазоны могут различаться в зависимости от производителя и класса точности. Экстремальные температуры за пределами этих значений могут привести к необратимому ухудшению точности или повреждению оборудования. Установка в условиях экстремальных температур может потребовать применения систем контроля окружающей среды или специализированных конструкций оборудования с расширенными температурными характеристиками.
Как влажность влияет на точность трансформаторов тока со временем
Высокий уровень влажности может вызывать постепенное ухудшение изоляции, что приводит к увеличению токов утечки и погрешностей измерений, усугубляющихся со временем. Поглощение влаги гигроскопичными материалами также может вызывать изменения размеров, влияющие на характеристики магнитной цепи. Для обеспечения долгосрочной точности в условиях повышенной влажности необходимы надёжная герметизация и контроль окружающей среды; рекомендуется регулярный мониторинг для выявления ранних признаков деградации, связанной с влагой.
Какие уровни электромагнитных помех могут повлиять на точность измерений
Эффекты электромагнитных помех зависят от напряжённости поля, частотных характеристик и уровней устойчивости оборудования, однако существенное влияние может наблюдаться при напряжённости поля выше нескольких ампер на метр или при высокочастотных возмущениях, превышающих установленные пороги устойчивости. Для минимизации эффектов помех необходимы правильные практики монтажа, включая соблюдение достаточных расстояний разделения, экранирование и системы заземления. При выборе оборудования следует учитывать характеристики электромагнитной обстановки конкретного места установки.
Как часто следует проводить экологический мониторинг для критически важных применений
Установки критически важных трансформаторов тока должны оснащаться непрерывным экологическим мониторингом или, как минимум, ежемесячными ручными осмотрами; частота мониторинга должна увеличиваться в периоды экстремальных погодных условий или после значительных природных явлений. Автоматизированные системы мониторинга могут обеспечивать оперативные оповещения в режиме реального времени при превышении контролируемых параметров окружающей среды допустимых пределов, что позволяет осуществлять профилактическое техническое обслуживание до начала снижения точности. Частота мониторинга должна определяться исходя из степени критичности применения и уровня экологических нагрузок на месте установки.
