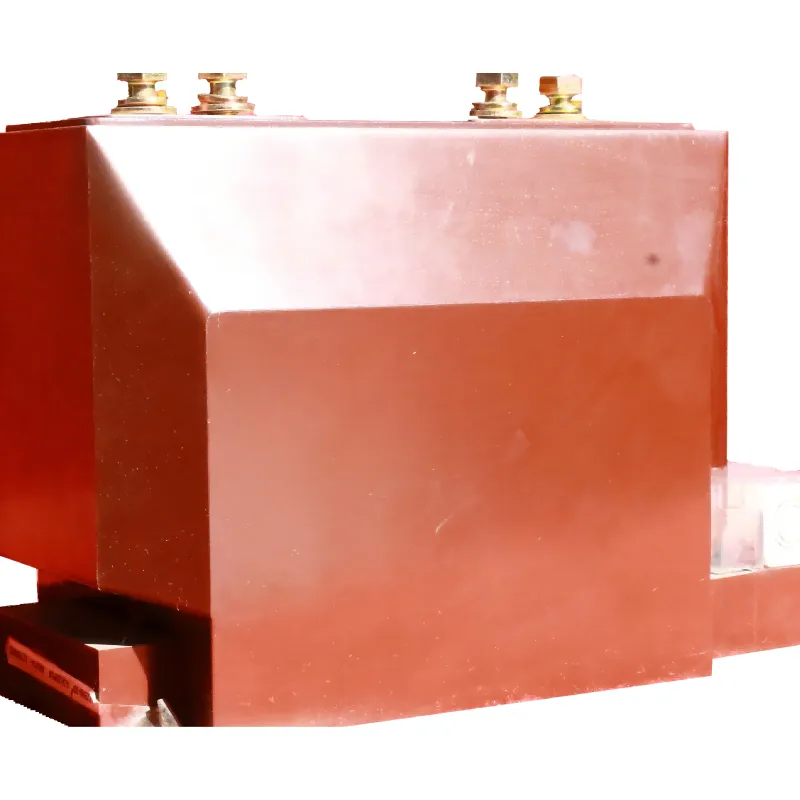

Какие распространённые проектные задачи возникают при разработке крупных силовых трансформаторов?

Крупные силовые трансформаторы представляют собой один из наиболее критически важных компонентов электрических энергетических систем и служат основой для эффективной передачи и распределения электроэнергии по обширным сетям. Эти массивные электротехнические устройства сталкиваются с многочисленными конструкторскими задачами, которые инженеры должны тщательно решать, чтобы обеспечить надёжность работы, безопасность и длительный срок службы. Сложность современного проектирования трансформаторов значительно возросла по мере увеличения потребностей в мощности и ужесточения требований к электросетям, что делает необходимым понимание сложных инженерных аспектов, определяющих конструкцию этих жизненно важных устройств.

Теплоустройство и рассеивание тепла

Управление потерями в магнитопроводе

Основная тепловая проблема при проектировании крупных трансформаторов заключается в управлении потерями в магнитопроводе, которые генерируют значительное количество тепла во время работы. Потери в магнитопроводе возникают из-за гистерезиса и вихревых токов в материале магнитопровода, и эти потери возрастают пропорционально размеру трансформатора и рабочей частоте. Инженеры должны тщательно выбирать материалы магнитопровода с низкими потерями, одновременно обеспечивая достаточную плотность магнитного потока для эффективной работы.

Стали с добавлением кремния с ориентированной зернистостью стали стандартным выбором для магнитопроводов крупных трансформаторов, поскольку они обеспечивают меньшие потери в магнитопроводе по сравнению с традиционными материалами. Процесс проектирования требует точных расчётов для оптимизации площади поперечного сечения магнитопровода и минимизации плотности магнитного потока при сохранении требуемого коэффициента трансформации напряжения. Современные методы моделирования позволяют прогнозировать тепловые «горячие точки» и обеспечивают равномерное распределение тепла по всей структуре магнитопровода.

Интеграция системы охлаждения

Эффективные системы охлаждения имеют решающее значение для поддержания оптимальной рабочей температуры трансформатора и предотвращения термического старения изоляционных материалов. Крупные трансформаторы, как правило, выполняются с маслонаполненной конструкцией и оснащаются сложными контурами охлаждения, обеспечивающими циркуляцию изоляционного масла через радиаторы или системы принудительного воздушного охлаждения. Основная задача заключается в проектировании путей охлаждения, обеспечивающих достаточный отвод тепла при одновременном сохранении целостности изоляции.

Современные конструкции систем охлаждения трансформаторов зачастую включают несколько ступеней охлаждения: естественную конвекцию, принудительную циркуляцию воздуха и направленные системы циркуляции масла. Инженерам необходимо обеспечить баланс между эффективностью охлаждения и сложностью системы, учитывая такие факторы, как расход масла, температурные градиенты и влияние термоциклирования на механические компоненты. Интеграция систем контроля температуры позволяет осуществлять управление тепловым режимом в реальном времени и предотвращать перегрев.

Конструирование изоляционной системы и электрическая прочность

Распределение электрических напряжений

Управление распределением электрических напряжений по всему трансформатору представляет собой одну из самых сложных задач при проектировании крупных трансформаторов. Применение высокого напряжения создаёт интенсивные электрические поля, которые необходимо тщательно контролировать, чтобы предотвратить пробой изоляции и обеспечить долгосрочную надёжность. Система изоляции должна выдерживать не только номинальные рабочие напряжения, но и переходные перенапряжения, а также импульсы молнии.

Конструкторы используют сложное программное обеспечение для моделирования полей с целью анализа распределения электрического поля и выявления потенциальных зон концентрации напряжений внутри конструкции трансформатора. Особое внимание уделяется критическим участкам, таким как концы обмоток, соединения регуляторов напряжения и места подключения вводов, чтобы гарантировать достаточные изоляционные расстояния и правильное распределение напряжённости поля. Использование материалов для распределения поля и геометрическая оптимизация способствуют достижению равномерного распределения электрического поля.

Выбор изоляционных материалов

Выбор подходящих изоляционных материалов для крупных трансформаторов требует баланса между электрической прочностью, термостойкостью и механическими свойствами. Традиционные системы изоляции на основе целлюлозы по-прежнему доминируют в отрасли, однако передовые синтетические материалы обеспечивают улучшенные эксплуатационные характеристики для конкретных применений. Основная задача заключается в оптимизации системы изоляции с учётом ожидаемого срока службы при одновременном сохранении экономической эффективности.

Системы масляно-бумажной изоляции требуют тщательного контроля влажности и управления старением для поддержания их диэлектрических свойств в течение десятилетий эксплуатации. Инженеры должны учитывать взаимодействие различных изоляционных материалов и их долгосрочную совместимость при тепловых и электрических нагрузках. Современные диагностические методы позволяют контролировать состояние изоляции и реализовывать стратегии прогнозирующего технического обслуживания.

Механическая конструкция и сейсмостойкость

Системы крепления обмоток

Большие обмотки трансформаторов испытывают значительные механические нагрузки в процессе эксплуатации, особенно при аварийных режимах, когда токи короткого замыкания могут достигать чрезвычайно высоких значений. Конструкция механической поддержки должна обеспечивать надёжную фиксацию этих тяжёлых проводников из меди или алюминия, одновременно допуская их тепловое расширение и сжатие. Правильное крепление обмоток и соответствующие опорные конструкции являются обязательными для предотвращения механических повреждений и сохранения электрических зазоров.

Сложность возрастает с увеличением трансформатор номинальных параметров, поскольку более крупные обмотки создают пропорционально более высокие механические напряжения. Инженеры используют метод конечных элементов для оптимизации опорных конструкций и прогнозирования механического поведения при различных видах нагрузок. Современные материалы, такие как композитные опоры, обеспечивают улучшенное соотношение прочности к массе при сохранении отличных диэлектрических свойств.

Устойчивость к сейсмическим воздействиям и внешним воздействиям окружающей среды

Современные конструкции трансформаторов должны соответствовать требованиям сейсмостойкости и условиям окружающей среды, которые значительно различаются в разных географических регионах. Стандарты сейсмостойкого проектирования требуют, чтобы трансформаторы выдерживали заданные уровни ускорения грунта без потери структурной целостности или электрических характеристик. Эта задача усложняется для крупногабаритных трансформаторов из-за их значительной массы и высоты.

Системы базовой изоляции и гибкие крепления позволяют снизить сейсмические нагрузки, передаваемые на конструкцию трансформатора. Экологические аспекты включают ветровую нагрузку, циклические изменения температуры и коррозионную стойкость для наружных установок. Механическая конструкция должна также учитывать ограничения при транспортировке, поскольку крупногабаритные трансформаторы зачастую требуют специальных условий доставки и процедур сборки непосредственно на месте монтажа.

Электромагнитная совместимость и снижение шума

Управление магнитным полем

Крупные трансформаторы создают значительные магнитные поля, которые могут вызывать помехи в работе близлежащего оборудования и порождать экологические опасения. Задача заключается в ограничении этих магнитных полей до допустимых уровней при сохранении высокой эффективности работы трансформатора. Методы магнитного экранирования и оптимизированные конструкции магнитопровода позволяют снизить рассеянные магнитные поля и повысить электромагнитную совместимость.

Конфигурация магнитопровода трансформатора играет ключевую роль в распределении магнитного поля: трёхфазные конструкции обладают врождёнными преимуществами по сравнению с однофазными устройствами. Инженерам необходимо учитывать влияние магнитных полей на соседние трансформаторы, системы управления и средства связи. Современные методы моделирования позволяют прогнозировать характер распределения магнитных полей и оптимизировать размещение трансформаторов внутри подстанций.

Снижение акустического шума

Трансформатор шум возникает в первую очередь из-за эффектов магнитострикции в материале сердечника и вибраций, передающихся через механическую конструкцию. Крупные трансформаторы могут генерировать значительные акустические излучения, которые должны соответствовать нормативам по уровню шума в окружающей среде, особенно при установке в городских условиях. Задача заключается в минимизации уровня шума при сохранении эффективности и надёжности трансформатора.

Методы снижения шума включают оптимизированные конструкции сердечника с использованием материалов с низкой магнитострикцией, системы виброизоляции и акустические кожухи. Конструкция бака трансформатора влияет на передачу шума, и инженеры применяют различные методы демпфирования для уменьшения структурных вибраций. Звуковые экраны и стратегическое размещение оборудования внутри подстанций позволяют дополнительно снизить воздействие шума на прилегающие территории.

Проблемы производства и обеспечения качества

Требования к точной сборке

Производство крупных трансформаторов требует исключительной точности при сборке для обеспечения надлежащих электрических и механических характеристик. Для укладки пакета пластин магнитопровода, размещения обмоток и установки изоляции необходимы строгие допуски. Любое отклонение от заданных параметров может привести к снижению эффективности, увеличению потерь или преждевременному выходу трансформатора из строя.

Системы контроля качества должны контролировать каждый этап производственного процесса — от проверки сырья до окончательных испытаний. Современные методы измерений и автоматизированные системы сборки способствуют поддержанию стабильности процесса и снижению вероятности ошибок, вызванных человеческим фактором. Сложность задачи возрастает с увеличением габаритов трансформатора, поскольку работа с крупногабаритными компонентами требует специализированного оборудования и тщательной координации производственных операций.

Методы Испытаний И Валидации

Комплексные протоколы испытаний необходимы для подтверждения работоспособности трансформаторов и обеспечения соответствия отраслевым стандартам. Крупногабаритные трансформаторы требуют обширных программ испытаний, включающих проверку электрических, механических и тепловых характеристик. Основная сложность заключается в разработке методик испытаний, которые точно имитируют эксплуатационные условия, оставаясь при этом практичными и экономически целесообразными.

Испытания высоким напряжением представляют собой особую сложность для крупногабаритных трансформаторов и требуют специализированных испытательных установок и мер безопасности. Испытания импульсным напряжением имитируют удары молнии и коммутационные перенапряжения для проверки координации изоляции. Тепловые испытания подтверждают эффективность системы охлаждения и выявляют потенциальные «горячие точки», способные повлиять на надёжность трансформатора. Современное испытательное оборудование оснащено цифровыми системами мониторинга и возможностями анализа данных, что повышает точность и эффективность испытаний.

Экономические и экологические соображения

Оптимизация стоимости жизненного цикла

Экономическая конструкция крупных трансформаторов предполагает оптимизацию первоначальных затрат по сравнению с долгосрочными эксплуатационными расходами в течение ожидаемого срока службы. Эта задача оптимизации требует тщательного учета стоимости материалов, сложности производства, уровня эффективности и требований к техническому обслуживанию. Конструкции с более высокой эффективностью, как правило, связаны с увеличением первоначальных инвестиций, однако обеспечивают существенную экономию за счет снижения потерь энергии в течение десятилетий эксплуатации.

Анализ совокупной стоимости владения (TCO) помогает инженерам принимать обоснованные решения относительно компромиссов в проектировании и выбора материалов. Эта задача усложняется по мере роста цен на энергию и ужесточения экологических норм. Современные конструкции трансформаторов все больше ориентированы на повышение эффективности и снижение экологического воздействия при сохранении конкурентоспособных первоначальных затрат.

Влияние на окружающую среду и устойчивость

Экологические соображения всё чаще влияют на решения, принимаемые при проектировании трансформаторов — от выбора материалов до планирования утилизации в конце срока службы. Использование экологически безопасных изоляционных жидкостей, вторичных материалов и энергоэффективных конструкций отражает растущее осознание важности устойчивого развития в отрасли. Регуляторные требования по снижению экологического воздействия продолжают развиваться, создавая постоянные вызовы для проектировщиков трансформаторов.

Отрасль трансформаторостроения сталкивается с необходимостью сокращения экологического следа производственных процессов при одновременном повышении эффективности продукции. Это включает минимизацию образования отходов, снижение потребления энергии в ходе производства, а также разработку конструкций, облегчающих переработку в конце срока службы. Современные материалы и производственные технологии открывают возможности для повышения экологических показателей без ущерба для технического совершенства.

Часто задаваемые вопросы

Какие наиболее критические тепловые проблемы возникают при проектировании крупных трансформаторов?

Наиболее острые тепловые проблемы включают управление потерями в магнитопроводе и медными потерями, которые выделяют тепло в процессе работы, проектирование эффективных систем охлаждения, обеспечивающих поддержание оптимальной рабочей температуры, а также предотвращение тепловых «горячих точек», способных привести к деградации изоляционных материалов. Для крупных трансформаторов требуются сложные системы охлаждения, например принудительная циркуляция масла и направленные потоки охлаждающей среды, чтобы справиться со значительным тепловыделением, неизбежным в высокомощных приложениях.

Как инженеры решают проблему электромагнитных помех в крупных трансформаторах

Инженеры решают проблему электромагнитных помех путём тщательного управления магнитным полем с использованием оптимизированных конструкций магнитопроводов, методов магнитной экранировки и стратегического размещения трансформаторов. Трёхфазная конфигурация магнитопровода способствует балансировке магнитных полей, а правильные системы заземления и испытания на электромагнитную совместимость обеспечивают минимальное влияние на соседнее оборудование. Современное программное обеспечение для моделирования позволяет прогнозировать и устранять электромагнитные эффекты ещё на этапе проектирования.

Какую роль играет проектирование изоляционной системы в надёжности трансформатора

Конструирование системы изоляции является основополагающим фактором надёжности трансформатора, поскольку она должна выдерживать как номинальные рабочие напряжения, так и кратковременные перенапряжения и импульсные воздействия на протяжении всего срока службы трансформатора. Необходимы правильное распределение электрического поля, обоснованный выбор изоляционных материалов и достаточные расстояния по воздуху и по поверхности. Кроме того, система изоляции должна сохранять свои свойства под действием тепловых нагрузок и старения в течение десятилетий непрерывной эксплуатации.

Как производственные ограничения влияют на проектирование крупных трансформаторов

Производственные ограничения существенно влияют на проектирование крупных трансформаторов через ограничения размеров компонентов, транспортные ограничения и возможности сборочных производственных мощностей. Конструкторы должны учитывать габаритные размеры при транспортировке, предельные значения массы для железнодорожных и автомобильных перевозок, а также требования к сборке непосредственно на месте монтажа. Эти ограничения зачастую обуславливают применение модульных конструкций и специальных технологий изготовления, позволяющих обеспечить практическую возможность производства и монтажа очень крупных трансформаторов при сохранении заданных эксплуатационных характеристик.
